Kuinka paljon tiedät näistä teräsrakennemuodoista?

Kuten käsittelimme neljä valtavirran ydinjärjestelmääteräsrakenneteollisuus viime kerralla, EHSS vie sinut jatkossakin tutkimaan teräsrakenteita tässä numerossa. Nykyaikaisissa rakennuksissa, joissa rakenteellinen monimutkaisuus ja kantavuusvaatimukset kasvavat, on laajalti käytetty rakenteellisia muotoja, kuten ristikkovaipat, ripustuskaapeleita, palkkinauharakenteita ja betonitäyteisiä teräsputkia. Tässä numerossa esitellyt teräsrakennetyypit ovat kaikki yleisesti käytössä suunnittelussa kypsillä teknisillä järjestelmillä ja niitä tukevilla standardeilla, jotka hallitsevat omia segmentoituja alojaan.

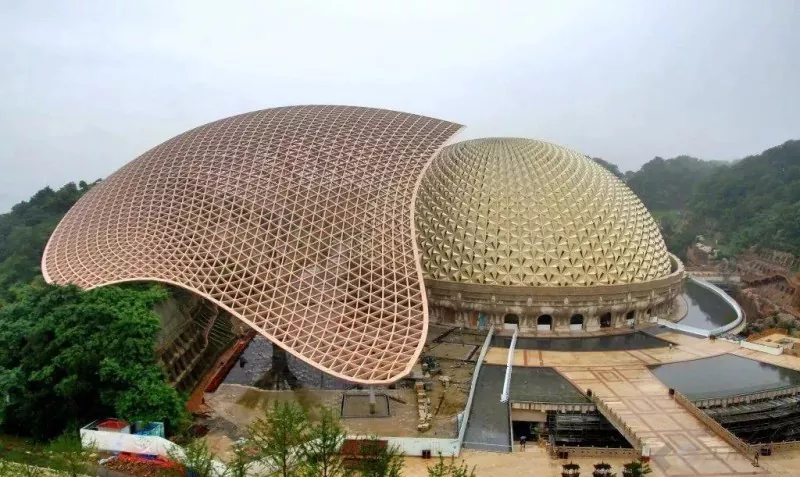

Ritiläinen kuorirakenne, kuten nimestä voi päätellä, on munankuorta muistuttava kaareva ristikkorakenne. Sen ydinominaisuus on kyky muodostaa suurivälisiä kaarevia muotoja, kuten kupolia ja kaaria. Tyylikkään ulkonäön ja tehokkaan voiman kantavuuden ansiosta sitä käytetään laajalti suurissa kuntosaleissa, messukeskuksissa, planetaarioissa ja kasvitieteellisissä kasvihuoneissa.

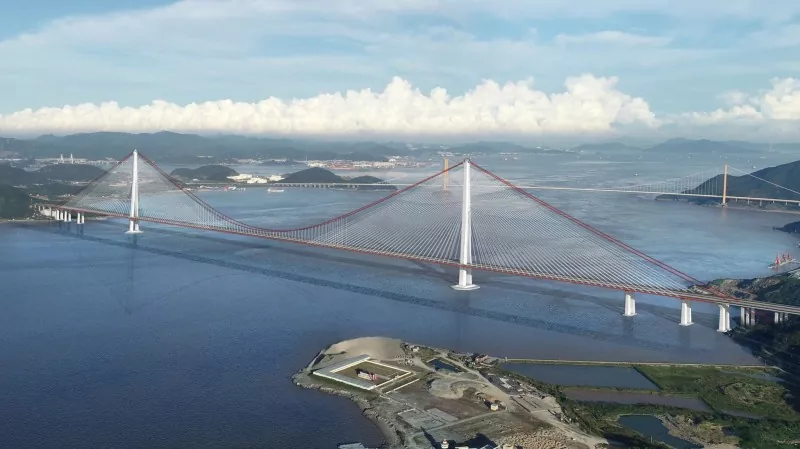

Ripustusrakenteet ottavat ydinkomponenttikseen lujia teräskaapeleita ja toteuttavat suuria jännevälejä hyödyntämällä kaapeleiden vetoominaisuutta. Niissä on erittäin suuri ulottuvuus, kevyt omapaino ja alhainen teräksen kulutus, ja niitä käytetään pääasiassa riippusilloille, suurille stadioneille, lentokentän terminaaleihin ja muihin projekteihin.

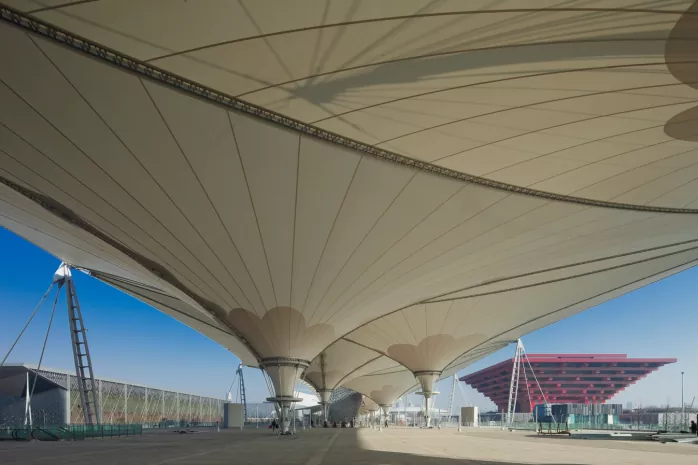

Kaapeli-kalvorakenne on yleisin ja laajimmin käytetty tyyppi kaikista kalvorakenteista, joka koostuu kalvomateriaaleista yhdessä teräskomponenttien tai teräsrunkojen kanssa. Kalvokankaat on yleensä päällystetty PTFE:llä tai PVC:llä. Kevyt, suuri lujuus ja suuri joustavuus muodostaa monimutkaisia, vapaamuotoisia kaarevia pintoja, ja sitä käytetään yleisesti katoksissa, maisemaasennuksissa, tietulliasemissa ja puhallettavissa tiloissa.

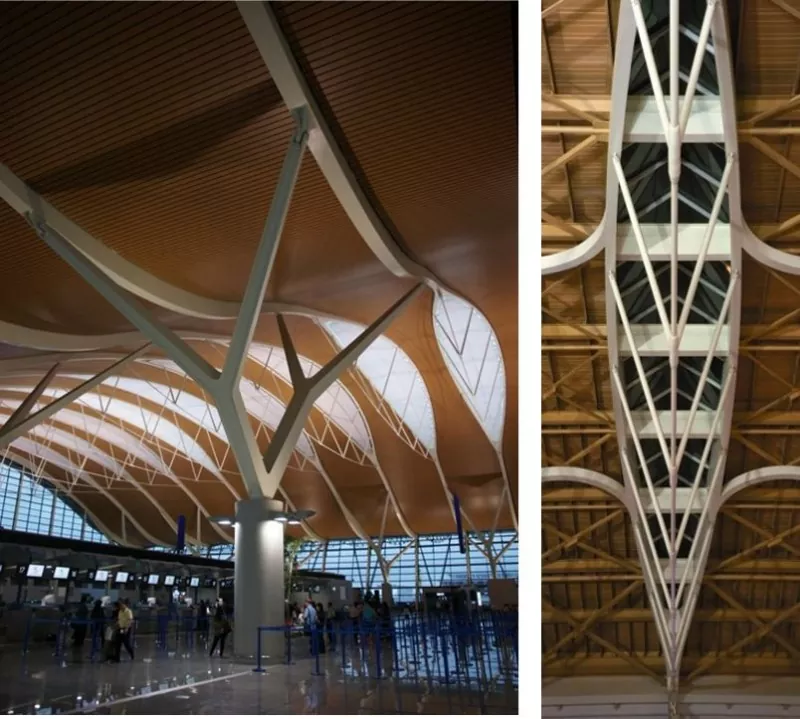

Kierretuettu rakenne koostuu jäykistä yläpainteista ja joustavista alateräskaapeleista, jotka on yhdistetty tukijaloilla, joissa jäykät yläjänteet ovat pääosin teräspalkkeja tai ristikoita, joten se voidaan tulkita myös rakenteeksi, joka on muodostettu yhdistämällä teräspalkit tai ristikot teräskaapeleihin tukien kautta. Palkkinauharakenne on tämän rakennejärjestelmän yleisin ja tyypillisin muoto, jonka yläkomponentteina ovat kiinteät uumateräspalkit. Itsetasapainoisia ja erinomaisen jännekyvyn omaavia kierretuettuja rakenteita käytetään pääasiassa pitkäjänteisille kattoille ja lentokentän terminaaleille.

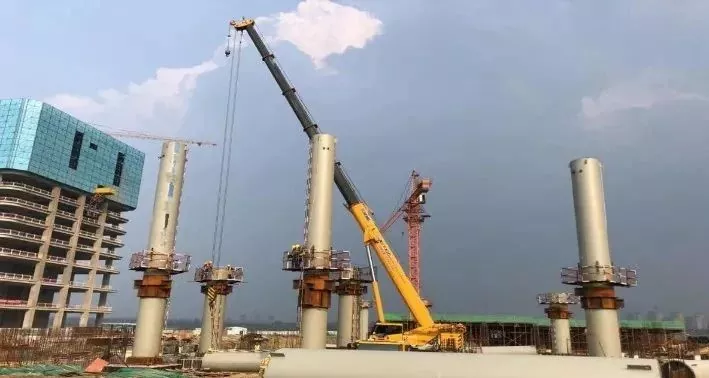

Betonilla täytetty teräsputkirakenne viittaa rakenteeseen, jossa on betonia täytetty teräsputkien sisällä kantokyvyn ja sitkeyden parantamiseksi. Sillä on suuri kantavuus ja suotuisa sitkeys, ja sitä käytetään pääasiassa puristuselementteinä erittäin korkeissa rakennusten pylväissä, kaarisiloissa ja pitkäjänteisissä rakenteissa.

Edellisessä numerossa mainitut portaalirungot, teräsrungot, teräsristikot ja ristikkorakenteet tarjoavat suurimman markkinavolyymin ja yleisimmät käyttöskenaariot, jotka ovat parhaita valintoja pienille ja keskisuurille tehtaille, korkeille rakennuksille ja perinteisille suurijänteisille kattoille. Sitä vastoin tässä numerossa käsitellyt ristikkovaipat, ripustusrakenteet, kaapeli-kalvorakenteet, palkkinauharakenteet ja betonitäytetyt teräsputkirakenteet ovat erikoistuneita alajärjestelmiä, jotka on räätälöity skenaarioihin, joissa on erikoisjännevälit, huippukorkeat rakennukset, kevytkotelot ja komposiittijännitysolosuhteet, ja ne edustavat myös valtavirran ja suosittuja teräsrakennejärjestelmiä nykyään.

Kaikkiteräsrakennejärjestelmätkahdessa erässä on selkeitä etuja ja ne täydentävät toisiaan muodostaen yhdessä täydellisen teknisen kirjon nykyiselle teräsrakennesuunnittelulle. Erityisesti teräsrunkorakenne luo perustan jäykistetylle teräsrunkorakenteelle; ristikkokuoret ja avaruusruudukot kuuluvat molemmat rinnakkaisina muodoina spatiaalisten ruudukkorakenteiden luokkaan; ripustus-, kaapelikalvo- ja kierretuetut rakenteet voidaan yhdistää ristikoiden ja ristikoiden kanssa pitkäjänteisiksi järjestelmiksi; kylmämuovattuja ohutseinäisiä teräsrakenteita käytetään pääasiassa kevytteräsrakennejärjestelmissä; ja betonitäyteiset teräsputkirakenteet kuuluvat teräsbetonikomposiittikantaviin järjestelmiin.

Rakennetyyppejä valittaessa käytännön hankkeisiin tulee tehdä kokonaisvaltainen arviointi rakennuksen toimintojen, jännitysolosuhteiden, taloudellisten tunnuslukujen ja rakentamisaikatauluvaatimusten perusteella optimaalisen ratkaisun määrittämiseksi. Pysy kuulollaEHSSviralliset kanavat ammattimaisemmille teräsrakenteiden teknisille päivityksille. Olemme 21 vuoden omistautuneet teräsrakenteiden valmistukseen ja asennukseen, joten tarjoamme koko prosessin teknistä tukea projekteillesi vankalla ammattitaidolla.
