Jäykistetty teräsrunkojärjestelmä: miksi korkeat rakennukset pysyvät lujina?

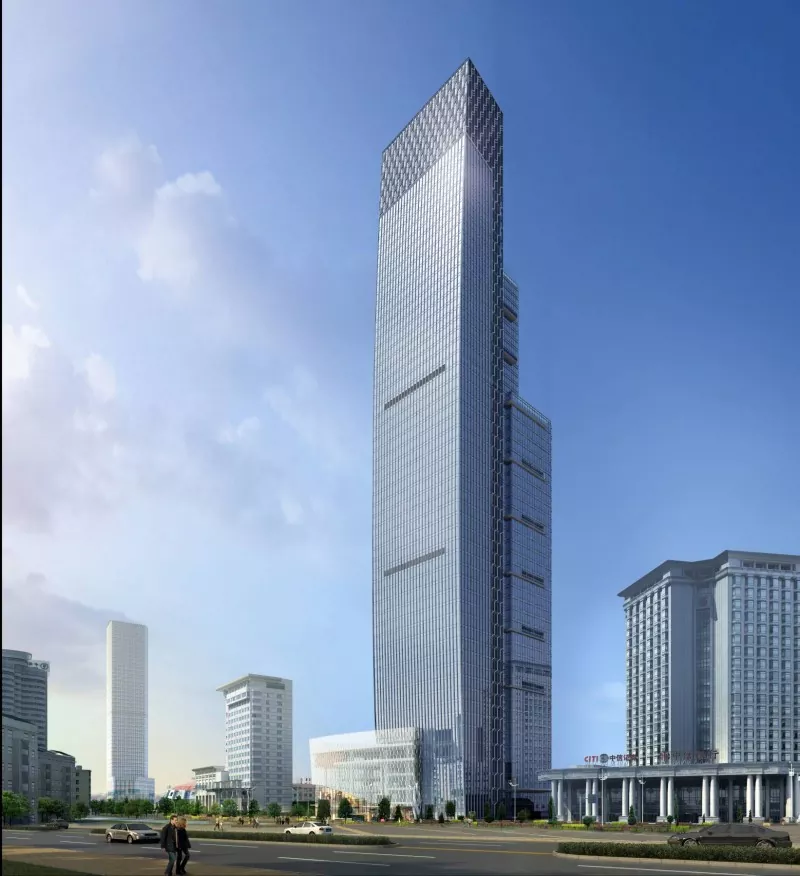

Nykyaikaisten maavarojen niukkuuden ja väestönkasvun aiheuttamien paineiden johdosta vertikaalisesta rakentamisesta on tullut väistämätön trendi nykyarkkitehtuurissa. Nykyaikaiset pilvenpiirtäjät kohoavat korkealle taivaalle ja kohoavat jyrkästi. Mikä pitää ne suhteellisen vakaina voimakasta tuulenpainetta vastaan ​​troposfäärissä ja mahdollistaa niiden kestävän maanjäristyksiä turvallisesti? Vastataksesi tähän kysymykseen, katsotaanpa lähemmin jäykisteitäteräsrunkojärjestelmä.

Perinteisissä puhtaissa runkorakenteissa on joustava lattiarakenne ja korkea tilankäyttö. Kuitenkin, kun rakennuskorkeus ylittää tietyn rajan, tulee esiin niiden puute, joka on riittämätön sivuttainen rakenteellinen jäykkyys. Tämän ongelman ratkaisemiseksi on kaksi ensisijaista ratkaisua: palkkien ja pylväiden poikkileikkausten suurentaminen tai jäykistysjärjestelmien asentaminen. Ensimmäinen johtaa teräksen kulutuksen voimakkaaseen nousuun, kun taas jälkimmäinen on ylivoimainen kustannustehokkuus. Siksi jäykistetyt teräsrunkojärjestelmät ovat optimaalinen valinta korkeisiin rakennuksiin.

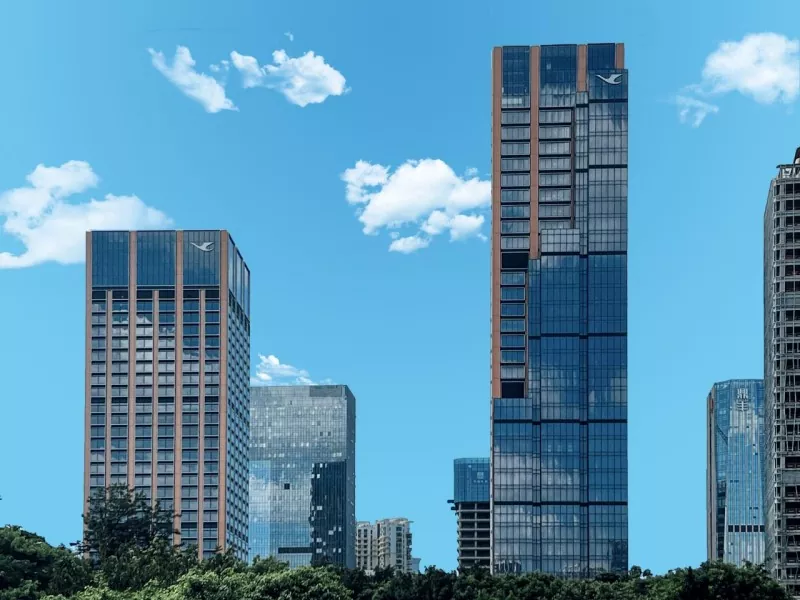

Jäykistetyn teräsrunkojärjestelmän peruslogiikka piilee jäykistysosien järkevässä järjestelyssä yhteistoiminnallisen kantavan mekanismin muodostamiseksi: teräsrunko kestää pystysuuntaisia ​​kuormia, kun taas kannattimet vastustavat vaakasuuntaisia ​​voimia. Xiamenissa sijaitseva toimistorakennus ottaa käyttöön teräsrunkoisen samankeskisen tukirakennejärjestelmän. Rakennuksen pohjaan asennetaan kantavat nurjahdusrajoittimet (BRB), mikä hyödyntää täysin teräsrakenteiden sitkeysedut ja parantaa huomattavasti rakenteen seismistä suorituskykyä.

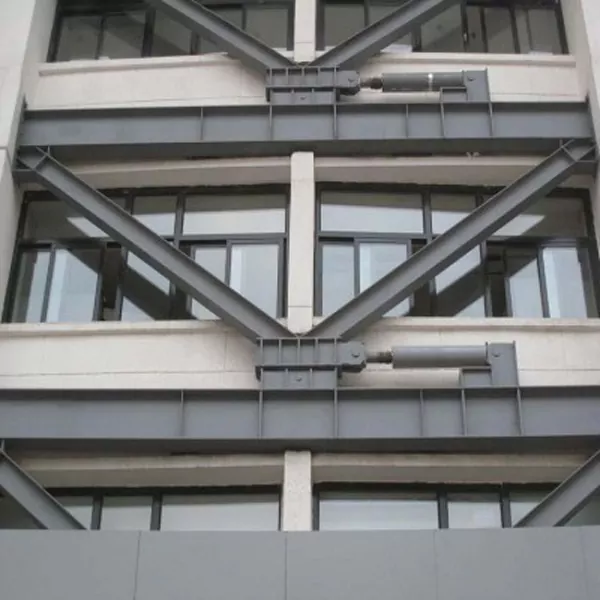

On olemassa kolme ensisijaista päävirran tyyppiä jäykistettyjäteräsrunkojärjestelmät. Concentrically Braced Frame (CBF) on klassisin jäykistyskokoonpano, jonka ydinominaisuus on, että jäykistysosien keskiakselit leikkaavat palkkien ja pilarin liitosten keskellä. Sillä on korkea jäykkyys ja se voi tehokkaasti hallita vaakasuuntaista siirtymää. Eccentrically Braced Frame (EBF) ero CBF:stä piilee sen jäykistysakseleiden siirtymisessä, mikä mahdollistaa sen, että se yhdistää samankeskisten kannattimien korkean jäykkyyden ja puhtaiden kehysten taipuisuuden. Energiaa haihduttavat jäykistetyt kehykset luottavat energian haihdutus- ja vaimennuslaitteisiin muodostaen ihanteellisen sivuttaista voimaa vastustavan järjestelmän.

Käytännön suunnittelussa Buckling-Restrained Brace (BRB) on vallitseva ratkaisu ja päivitetty muunnos samankeskisesti jäykistetyistä kehyksistä. Se eliminoi perinteisten samankeskisten tukien nurjahdusongelman puristuksen ja taivutuksen aikana. Ydinteräslevystä, ulkopuolisesta rajoitusputkesta ja sitomattomasta täytemateriaalista koostuvat BRB:t antavat periksi kuormituksen alaisena ilman nurjahdusta ja haihduttavat energiaa, saavuttaen yhtäläisen veto- ja puristuskantavuuden sekä täyteläisen hystereettisen suorituskyvyn.

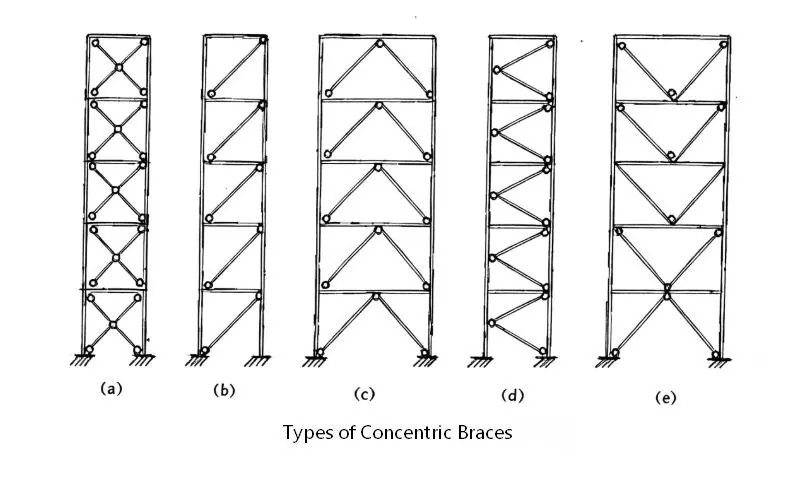

Lisäksi CBF sisältää pääasiassa diagonaalisen jäykistyksen, Chevron Bracingin (käänteinen V-jäykistys), V-jäykistyksen, X-jäykistyksen (ristijäykistys) ja K-jäykistyksen. EBF koostuu pääasiassa D-tyyppisistä (porttityyppisistä), K-tyypin, V-tyypin ja Y-tyypin jäykisyksistä.

Jäykisteen erityinen muototeräsrunkojärjestelmättulee valita rakennuksen seismisten vaatimusten ja korkeuden perusteella. Yleisesti ottaen perinteiset samankeskiset kannattimet ovat edullisia ja jäykkiä, epäkeskeiset kannattimet tarjoavat suotuisan taipuisuuden ja vahvan energianpoistokapasiteetin, ja nurjahdusta hillitsevät kannattimet tarjoavat erinomaisen seismisen suorituskyvyn. Jäykistetyt teräsrunkojärjestelmät mahdollistavat korkeiden ja superkorkeiden rakennusten kestävän voimakkaita tuulia ja maanjäristyksiä ja tarjoavat myös luotettavia rakenteellisia ratkaisuja pystysuoraan kaupunkikehitykseen. 21 vuoden laajalla kokemuksella EHSS on ammattimainen valmistaja, joka on erikoistunut teräsrakenneosien valmistukseen ja asennukseen. Pysy kuulolla EHSS:stä saadaksesi ammattimaisempaa teknistä tietoa teräsrakenteista.
