Täydellinen teräsrakenneosien opas: toissijaiset jäsenet ja liitännät

Edellisessä numerossa havainnollistettiin ensisijaisten kantavien osien sekä tuki- ja vakautusosien yksityiskohdat ja layoutpiirustuksetteräsrakennekomponentit. Tämä istunto jatkuu toissijaisten ja liitekomponenttien sekä liitäntöjen ja rakenneosien esittelyllä. Alla on kuvaukset tyypillisistä asettelupaikoista ja täydelliset luettelot jokaisesta teräsrakennusten komponentista.

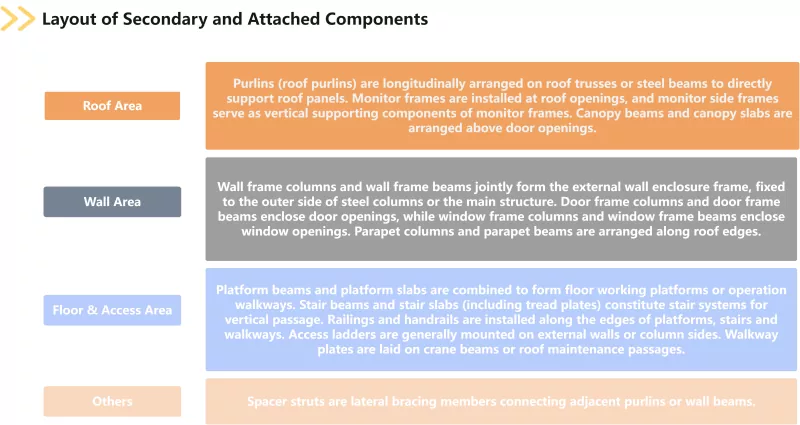

Toissijaiset ja liitetyt komponentit sisältävät orret, seinäkehyksen pylväät, seinäkehyksen palkit, näyttökehykset, monitorin sivukehykset, portaiden palkit, portaiden laatat, tasopalkit, tasolevyt, kaiteet, kaiteet, kulkutikkaat, kulkuväylän levyt ja välituet, oven karmin pylväät, oven karmin palkit, ikkunan kehyksen pylväät, ikkunoiden kehykset, canopylabit pylväät ja kaidepalkit. Orret jaetaan kattoorreihin ja seinäorreihin, kun taas porraslaatat peittävät kulutuspinnat. Rakennuksen toimintoja, kuten kotelointia, läpikulkua, päivänvaloa ja ilmanvaihtoa suorittavat sivu- ja liitännäiset komponentit siirtävät tuuli-, lumikuormat ja muut kuormat päärakenteeseen. Ne ovat korvaamattomia osia, jotka varmistavat teräsrakennusten eheyden ja huoltotoiminnot.

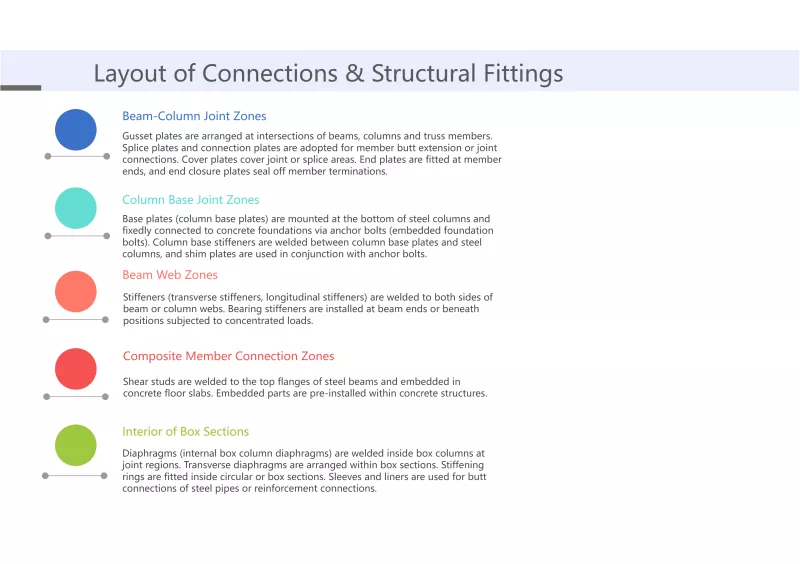

Liitännät ja rakenneosat koostuvat kulmalevyistä, jäykisteistä, laakerijäykisteistä, välilevyistä, liitoslevyistä, jatkolevyistä, peitelevyistä, päätysulkulevyistä, päätylevyistä, pohjalevyistä, pilarin pohjan jäykisteistä, pilarin ankkuripulteista, lujista pulteista, tavallisista pulteista, katkaistuista osista, vuorauspulteista renkaat, kalvot ja poikittaiskalvot. Jäykisteet jaetaan poikittaisjäykisteisiin ja pitkittäisjäykisteisiin; pohjalevyt sisältävät pylvään pohjalevyt; pilarin ankkuripultit tunnetaan myös upotettuina perustuspultteina; leikkaustappeja kutsutaan myös nastaliitoksiksi; kalvot peittävät laatikkopylväiden sisäiset kalvot. Tärkeänä kategorianateräsrakennekomponentit, liitokset ja rakenneosat määräävät suoraan, voivatko kaikki kantavat osat toimia tehokkaasti koordinoidusti ja onko kuormansiirtoreitti jatkuva ja luotettava.

Tähän mennessä rakennekoostumuksen mukaan luokitellut teräsrakennekomponenttien neljä pääluokkaa on kaikki lajiteltu. Kaikki edellä mainitut komponentit on piirretty teräsrakennusten rakennuspiirustuksiin, jotka sisältyvät voimaanalyysiin rakennelaskentaraporteissa ja säilytetään pysyvästi valmiissa rakenteissa. Komponenttien yhdistelmä vaihtelee eri projektityypeissä. Kunkin komponenttityypin toiminnallisen sijoittelun ja asettelulogiikan oikea ymmärtäminen on edellytys tarkkojen määrälaskujen laatimiselle ja kokonaisvaltaisten yksikköhintojen järkevälle määrittämiselle sekä pohjana sille, että teräsrakenteiden suunnittelutarkoitus voidaan muuttaa turvallisiksi ja luotettaviksi fyysisiksi rakennuksiksi.
