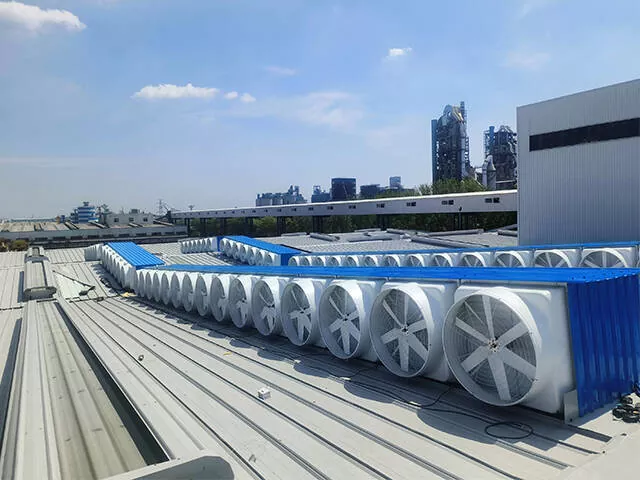

Mitä tapoja saada ilma kiertämään? Ilmanvaihtojärjestelmien valinta teräsrakennetyöpajoihin

sisäänteräsrakenteiset työpajarakennukset, ilmanvaihtojärjestelmien valinta on erittäin tärkeää. Työpajoissa käytettävistä laitteista syntyy suuri määrä hukkalämpöä, vesihöyryä ja haitallisia kaasuja, mikä heikentää työympäristöä, työntekijöiden turvallisuutta ja tuotannon tehokkuutta. Tässä numerossa esitellään tehokkaan ilmankierron toteuttaminen ja oikeanlaisten ilmanvaihtojärjestelmien valinta.

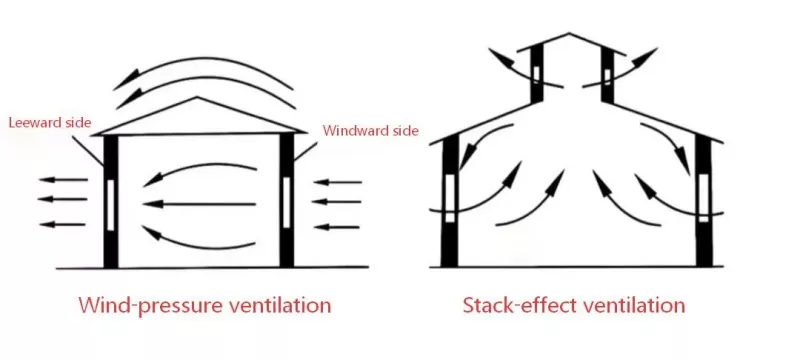

Teräsrakenteisten työpajojen ilmanvaihtoratkaisut jaetaan kahteen luokkaan: luonnollinen ilmanvaihto ja koneellinen ilmanvaihto. Luonnollinen ilmanvaihto imee raitista ilmaa alhaisten ilmanottoaukkojen kautta pinovaikutuksella tai ohjaa vaakasuoraa ilmavirtaa tuulenpainevaikutuksen avulla. Se ei vaadi sähköä ja sitä käytetään laajasti. Sen päämuotoja ovat tuuletusmonitorikatto (ilmanvaihtokattoikkuna), pallomaiset tuulettimet (tuulivetoiset kattotuulettimet) ja sivuseinän tuuletusikkunat.

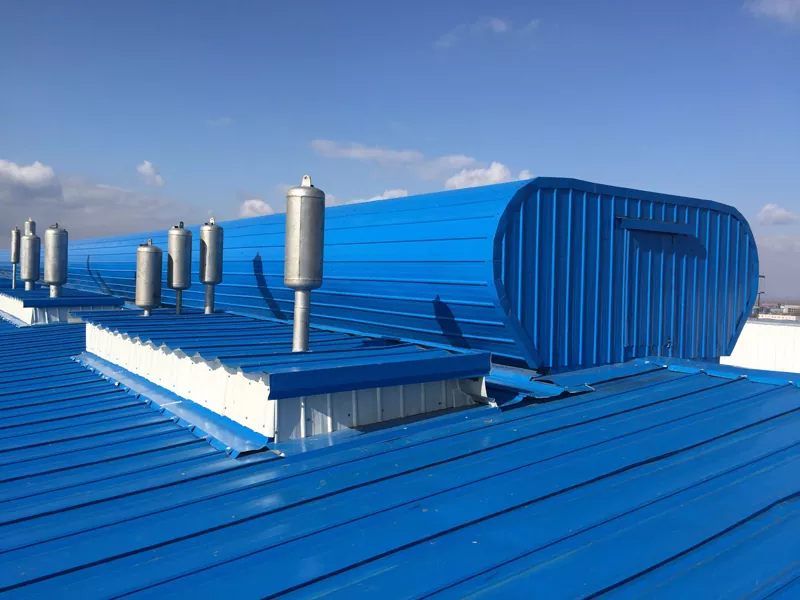

Ilmastointimonitorikatot (ilmanvaihtokattoikkunat)

Tuuletusvalvontakatot (ilmanvaihtokattoikkunat) ovat yleisimmin käytetty kattotuuletuslaitteisto suuriin teräsrakenteisiin konepajoihin. Ne koostuvat pääasiassa teräsrakenteisista kehyksistä, profiloiduista väriteräslevyistä / FRP-päivävalopaneeleista ja asennetaan kattoharjanteisiin tai rinteisiin. Ilmanvaihto toteutetaan pino- ja tuulenpainevaikutuksen avulla, ja niissä on yksinkertainen rakenne, ei virrankulutusta, käytettävissä on päivänvalotoiminto ja pitkä käyttöikä. Samaan aikaan ilmanvaihtomonitorikatot jaetaan pääasiassa virtaviivaiseen (kaarevan muotoiseen) ja ohueen tyyppiin. Edellinen soveltuu suurivälisiin konepajoihin, joissa on korkea lämpötila ja korkea kosteus, kun taas jälkimmäinen soveltuu skenaarioihin, joissa on rakennuksen korkeusrajoituksia tai alhainen katon kantavuus. Tuuletuskattoikkunat voidaan luokitella myös avoimeen ja suljettavaan tyyppiin. Avoin tyyppi on esteetön kulku ja suuri ilmanvaihtotilavuus, mutta huono sateenkestävä suorituskyky. Toiminnallinen suljettava tyyppi on varustettu sähköpelleillä ilmanvaihdon tehon säätämiseksi, sopii lämpöeristysvyöhykkeille kylmillä alueilla talvella.

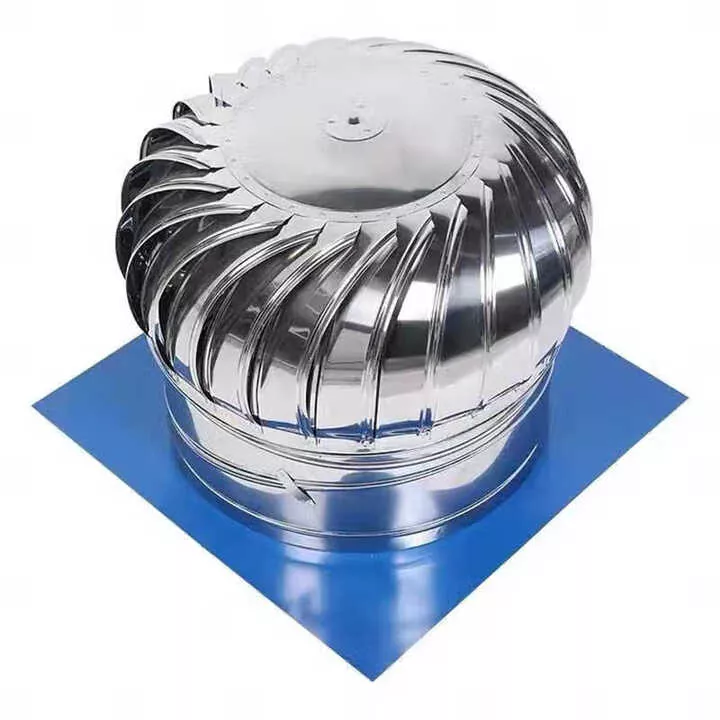

Pallomainen tuuletin (tuulivetoinen kattotuuletin)

Pallotuulettimet (tuulella toimivat kattotuulettimet) ovat yleisiä pienikokoisia kattotuuletinlaitteita. Ne koostuvat pääasiassa ruostumattomasta teräksestä valmistetuista turbiinipäistä, kulmassa säädettävistä putkiosista ja vedenpitävistä pohjalevyistä, joiden ilmanvaihtoteho on rajoitettu.

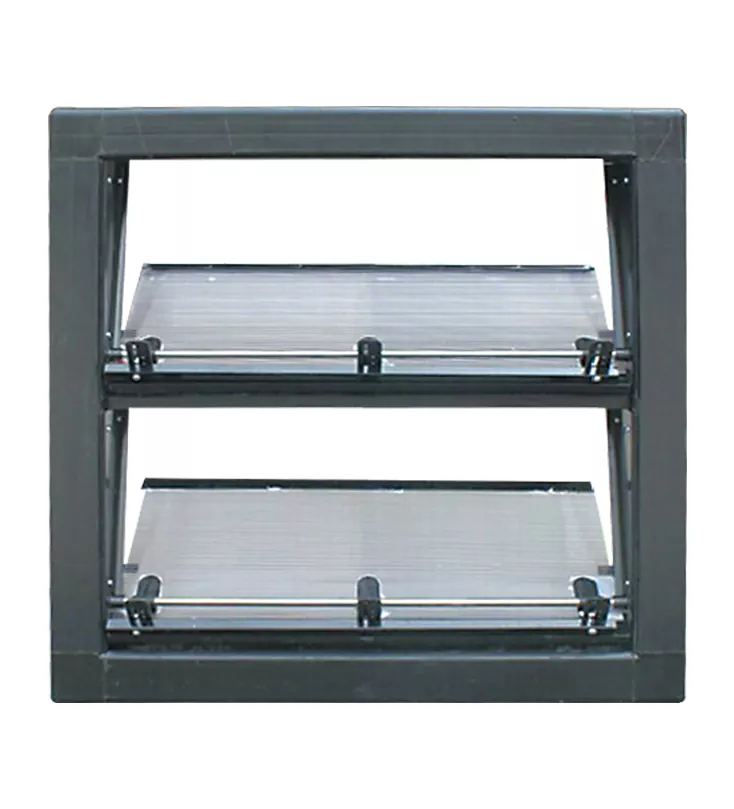

Sivuseinän tuuletusikkuna

Sivuseinän tuuletusikkunat ovat teräspilareihin asetettuja tuuletusaukkoja. Ikkunoiden yläpuolelle asennetaan sadesuojaksi ja salaojiksi ulokepalkit ja lamellilevyt. Niiden tärkeimpiä etuja ovat suuri joustavuus, käytettävissä oleva päivänvalotoiminto ja suuri ilmanvaihto. Ilmanottoaukkojen korkeussuunnittelu on kriittinen, ja eri korkeuksia tulee huomioida eri vuodenaikoina.

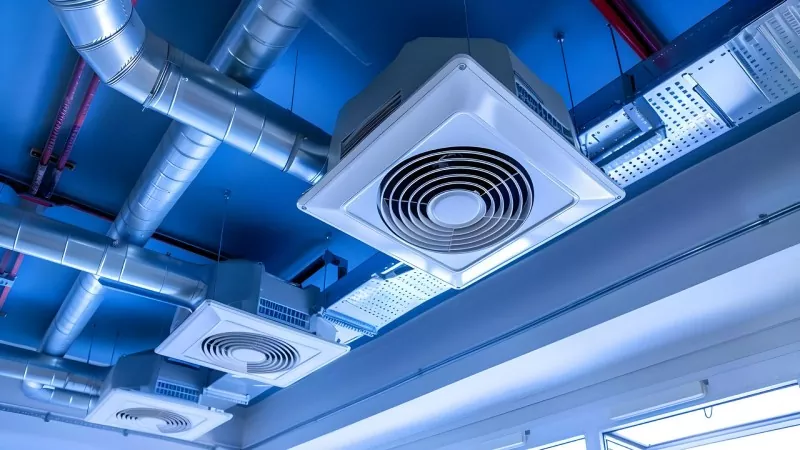

Mekaanisella ilmanvaihdolla tarkoitetaan mekaanisilla laitteilla toimivaa pakotettua ilmanvaihtoa, joka voidaan asentaa mihin tahansa asentoon aktiiviseen ilmanpoistoon ja ilmansyöttöön. Mekaanisia ilmanvaihtolaitteita käytetään yleensä, kun luonnollinen ilmanvaihto on riittämätön, mukaan lukien pääasiassa haihdutusilmanjäähdyttimet, suurihalkaisijaiset teollisuuskattotuulettimet, alipainepuhaltimet, keskipakotuulettimet ja aksiaalituulettimet.

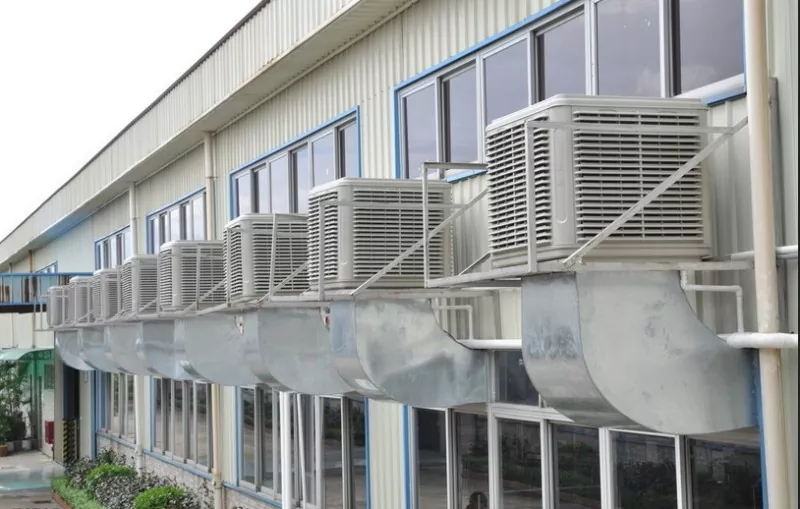

Haihtuva ilmanjäähdytin

Haihdutusilmajäähdyttimet toteuttavat jäähdytyksen hyödyntäen veden haihduttamisen lämpöä absorboivaa periaatetta ja soveltuvat laajan alueen konepajojen kokonaisjäähdytykseen.

Suurihalkaisijainen teollisuuskattotuuletin

Suuren halkaisijan omaavat teollisuuskattotuulettimet sekoittavat kuumaa ja kylmää ilmaa ylemmän ja alemman kerroksen välillä valtavien tuulettimen siipien avulla, mikä vähentää lämpötilaeroa ja ratkaisee lämpötilakerrostumisongelman teräsrakenteiden työpajoissa.

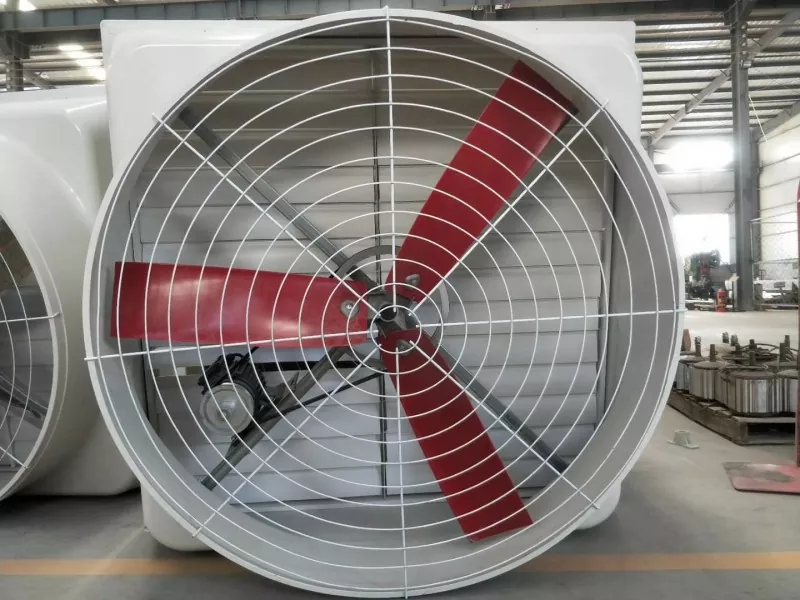

Nelipaineinen tuuletin

Alipainepuhaltimet ovat konepajan toiselle puolelle asennettuja laitteita. Ne pakottavat poistoilman luomaan alipainevyöhykkeen sisätiloihin, mikä ohjaa ulkoilman luonnollista sisäänvirtausta. Niiden ydinetuja ovat huolellinen ilmanvaihto, pieni alkuinvestointi ja alhainen käyttöenergian kulutus.

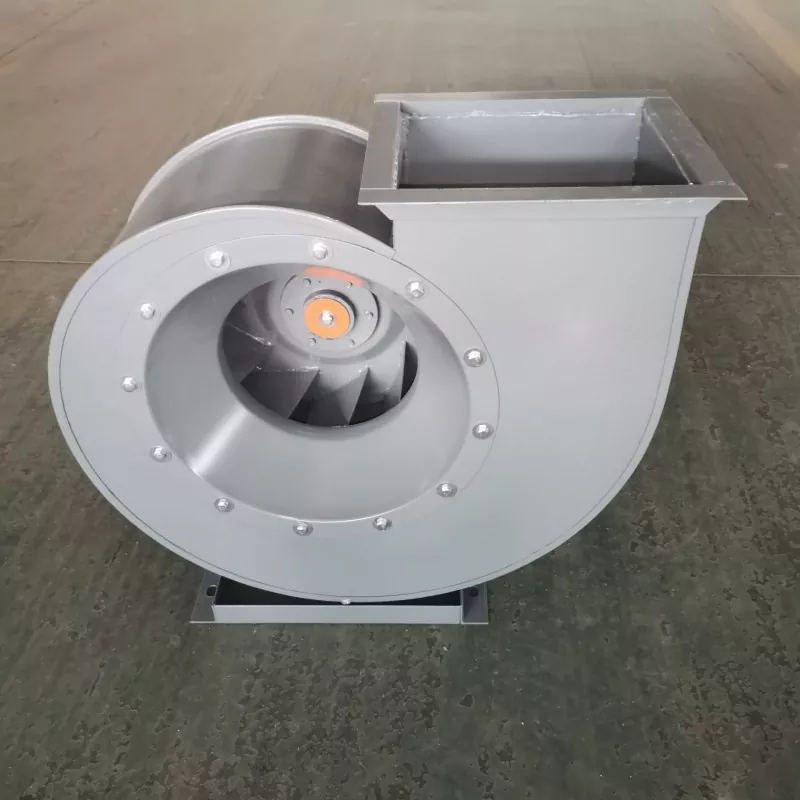

Keskipakotuuletin

Keskipakopuhaltimet työskentelevät kaasulla nopeasti pyörivien juoksupyörien avulla ja lisäävät huomattavasti kaasun painetta keskipakovoiman avulla ilmanvaihtoa varten. Ne soveltuvat ilmanvaihtojärjestelmiin, jotka toimittavat kaasua pitkiä matkoja määrättyihin paikkoihin.

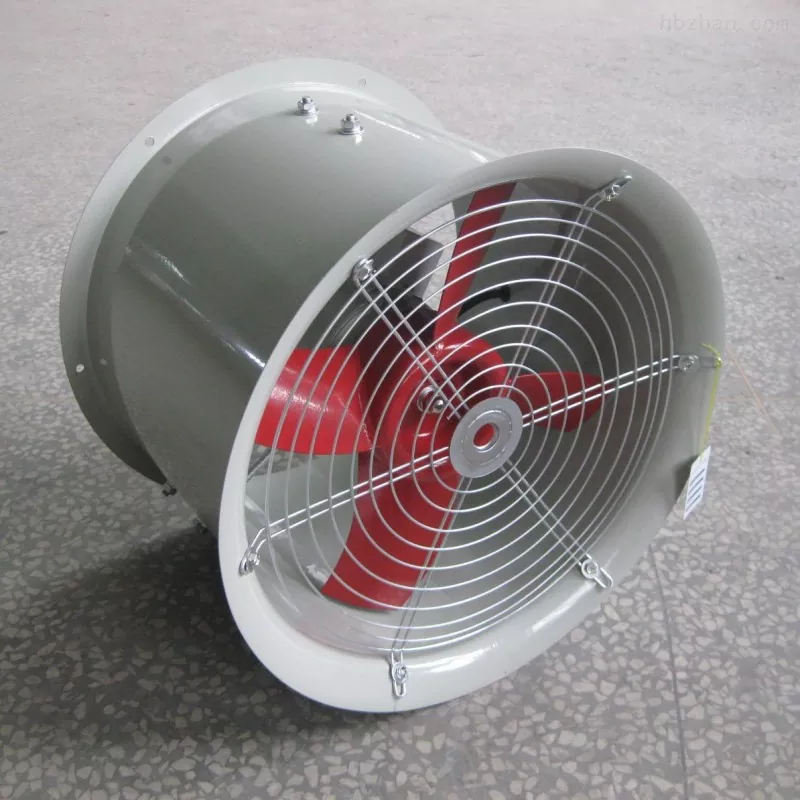

Aksiaalivirtaustuuletin

Aksiaalipuhaltimet ovat mekaanisia laitteita, joissa kaasu virtaa sisään ja ulos aksiaalisuunnassa. Niiden tärkeimpiä etuja ovat suuri ilmamäärä, alhainen paine, yksinkertainen rakenne ja joustava asennus.

Teräsrakenteisten työpajojen ilmanvaihtojärjestelmien valinta ei ole kiinteä. Käytännön hankkeissa käytetään yleisesti luonnollisen ilmanvaihdon yhdistettyä ratkaisua ensisijaisena toimenpiteenä koneellisella ilmanvaihdolla täydennettynä, joka pystyy tyydyttämään ilmanvaihtovaatimukset ja hallitsemaan samalla tehokkaasti toiminnan energiankulutusta.
