Teräsrakenteiden kokoonpano paikan päällä + integroitu nostorakennustyönkulku + tärkeimmät huomiot

Esittely:sisäänteräsrakenteiden rakentaminen, "maakokoonpano + raskaan nosturin kiinteä nosto" (rakenteen kokoaminen kokonaan maahan ja sen nostaminen paikoilleen yhtenä yksikkönä raskaiden nostureiden avulla) on yksi kustannustehokkaimmista, turvallisimmista ja laatukontrolloiduimmista nykyään saatavilla olevista rakennusmenetelmistä.

Verrattuna "korkeaseen löysään kokoonpanoon" (komponenttien kokoaminen pala palalta korkealla ilmassa), tämä menetelmä vähentää merkittävästi vaarallista työtä korkealla, alentaa hitsausvirheiden määrää ja hallitsee tehokkaasti rakenteellisia muodonmuutoksia. Se vaatii kuitenkin tiukkaa maaperän valmistelua, erittäin tarkkaa kokoonpanojig-asetusta, tiukkoja nostotekniikan laskelmia ja virheetöntä paikan päällä tapahtuvaa signalointia ja komentoa.

Alla on kattava ja standardoitu tekninen opaspaikan päällä oleva teräsrakennekokoonpano ja kiinteä nosto – rakenteeltaan selkeitä työnkulkuja ja käytännöllisiä, yksinkertaisia ​​teknisiä vaatimuksia helpottamaan käyttöä.

I. Rakennusmenetelmän peruskatsaus

Rakentamisen työnkulkulogiikka: Teräsosien tehdasesivalmistus osissa → Maadoitus paikan päällä jigeillä → Hitsauksen korjaus, hitsin tarkastus (NDT) ja maalin korjaus → Yksiosainen integroitu nosto paikalleen → Kiinnitys ja rakenteiden kohdistus.

Tärkeimmät edut

•  Maapohjainen työ koko ajan: Ensisijaiset toiminnot suoritetaan maassa, mikä vähentää merkittävästi putoamisriskiä ja vaaroja korkealla.

•  Hallittava laatu: Kokoaminen, hitsaus ja kohdistus tapahtuvat vakaassa, helposti saavutettavissa olevassa maaympäristössä, mikä takaa erinomaisen tarkkuuden ja rakennuslaadun.

•  Korkea rakentamisen tehokkuus: Hitsaus ja pulttaus korkealla korkeudella on minimoitu, mikä nopeuttaa merkittävästi rakentamisen edistymistä.

Rajoitukset

•  Vaaditaan suuri kokoonpanoalue: Edellyttää tilavaa, tasaista ja hyvin tiivistettyä maa-aluetta paikan päällä tapahtuvaa kokoonpanoa varten.

•  Raskaat laitteet ja tiukat tarkastukset: Edellyttää suuren vetoisuuden nosturia ja tiukkoja teknisiä laskelmia nostoolosuhteille ja maaperän kantavuudelle.

Sovellettavat skenaariot

Avotyömaa teräsrakenteiden rakentaminen, kuten suurijänteiset teräsristikot, kattoteräsmoduulit, monijänteiset teräsrungot ja raskaat nosturipalkkikokoonpanot.

II. Complete Standardized Construction Workflow

Vakioprosessin kulku: Rakentamisen valmistelu → Työpaikan tasoitus ja tiivistäminen → Kokoonpanojig:n asennus ja hyväksyminen → Komponenttien vastaanotto ja uudelleentarkastus → Maakokoonpano → Hitsaustyöt → Hitsaustestaus (NDT) ja korroosionestomaalien korjaus → Nostokorvake ja kiinnitystestaus → Kiinnitys → Kiinnitystestaus → Hienosäätö ja väliaikainen kiinnitys → ristikon akselien ja korkeuden uudelleentarkastus → Pysyvä liitäntä ja kiinnitys → Takilan poisto → Projektin hyväksyminen → Kokoamisjigin purkaminen

1. Rakentamisen alkuvaiheen valmistelu (kriittisin vaihe)

Jos esivalmistelut eivät ole riittäviä, asennuksen ja noston aikana voi helposti ilmetä rakenteellisia muodonmuutoksia, kaatumista tai mittavirheitä. Keskity tiukasti näihin neljään ydintehtävään:

•  Suunnittele ensin: Valmistele erillinen nostosuunnitelma. Korkean riskin, ylikriittisten toimintojen osalta asiantuntijalausunto ja virallinen hyväksyntä ovat pakollisia. Suorita yksityiskohtaiset tekniset laskelmat nosturin käyttöolosuhteista, osien jännityksestä, maan kantavuudesta ja nostopistekuormista.

•  Materiaalin ja asiakirjan vahvistus: Tarkista tehtaan vaatimustenmukaisuustodistukset, tehtaan testiraportit (MTR), tehtaan ainetta rikkomattomat testit (NDT) ja mittojen vahvistuslomakkeet. Estä tiukasti vaatimustenvastaisten osien pääsy työmaalle.

•  Sijainnin suunnittelu: Merkitse selkeästi erilliset vyöhykkeet komponenttien varastointia, maakokoonpanotyötä ja nosturin liikettä/tukijalkojen sijoittelua varten. Pehmeän maaperän perustaa varten kaivaa ja vaihda kiinteällä täytteellä, tiivistä ja päällystä/koveta maa etukäteen.

•  Henkilöstön turvallisuustiedote: Hitsaajilla, nosturin käyttäjillä, signaloijilla ja riggereillä on oltava voimassa olevat pätevyystodistukset. Järjestä kaikille työntekijöille perusteelliset turvallisuus- ja tekniset tiedotukset, joissa selvitetään yksilölliset vastuut ja turvallisuuskiellot.

2. Kokoonpanojig:n asennus ja hyväksyminen

Asennusjigi (maatukikehys) on välttämätön kokoonpanotarkkuuden kannalta. Satunnainen kokoonpano tai huonokuntoiset, tilapäiset rungot ovat ehdottomasti kiellettyjä!

•  Käytä vakiorakenneterästä: Valmista jigit kansallisten standardien teräsprofiileista varmistaaksesi riittävän jäykkyyden ja vakauden, mikä estää maan painumisen, rakenteellisen taipuman tai tärinän kuormituksen jälkeen.

•  Tarkka asettaminen ja sijoittelu: Aseta ohjeviivat tarkasti; valvoa tarkasti ruudukon akseleita, korkeutta ja tasoa. Suuren jännevälin osien osalta rakenna esikaappaus (tahallinen ylöspäin suuntautuva käyrä) suunnitteluspesifikaatioiden mukaisesti estääksesi tulevan painumisen käyttökuormituksen alaisena.

•  Oma tarkastus ja uloskirjautuminen: Erikoistarkastus on suoritettava jigin asennuksen päätyttyä. Tallenna ja arkistoi kaikki mitta-, korkeus- ja tasaisuusmittaukset. Jigiä voi käyttää vain virallisen kirjautumisen jälkeen

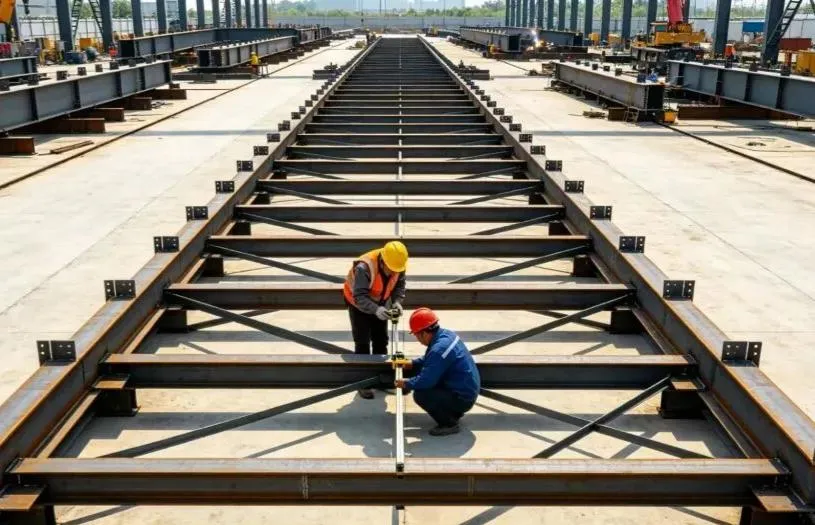

3. Komponenttien toimitus ja maadoitus

Maakokoonpano on avainprosessi rakenteiden yleisen laadun hallinnassa. Tarkka ohjaus on välttämätöntä:

•  Saapuvan komponentin tarkastus: Tarkasta jokainen komponentti saapuessaan ulkonäön, kuljetusmuodon, suojapinnoitteiden ja pultinreikien kohdistuksen varalta. Suorista ja korjaa pienet muodonmuutokset ennen kokoamista.

•  Jigin sijoittaminen ja säätö: Kun olet asettanut komponentit jigiin, hienosäädä ja säädä tiukasti jänneväliä, akselilinjoja, korkeutta, juuriväliä (liitoksen sovitusrako) ja pystysuuntausta hydraulisilla tunkilla ja vaippakaapeleilla.

• Sertifioitujen hitsaajien suorittama siltahitsaus: Sertifioitujen hitsaajien on suoritettava siltahitsaus (väliaikaiset pitohitsaukset). Takkihitsauksen pituuden ja saranan koon on täytettävä tekniset standardit, mikä estää huokoisuuden, halkeamien ja muut hitsausvirheet.

•  Symmetrinen hitsaus ja jännityksenpoisto: Muodollisen hitsauksen on noudatettava tiukasti "symmetrisen hitsauksen" ja "takavaiheen hitsauksen" (hitsaus lyhyissä vuorottelevissa segmenteissä) periaatteita lämpöjännityksen tasaisen vapauttamiseksi ja vääntymisen minimoimiseksi. Käytä paksuille teräslevyille tiukasti esilämmitys- ja välilämpötilan säätöjä.

•  Kokoamisen jälkeinen tarkastus: Kun kokoaminen on valmis, mittaa kokonaismitat, kaltevuusarvot ja sivusuoruus perusteellisesti uudelleen varmistaaksesi, että ne ovat täysin teknisten ohjeiden ja suunnittelupiirustusten mukaisia.

4. Hitsauksen tarkastus ja korroosionestomaalin korjaus

•  Tuhoamaton testaus (NDT): Suorita ultraäänitestaus (UT) tai radiografinen testaus (RT) suunnittelun mukaan. Kaikki vaatimustenvastaiset hitsit on taltattava kokonaan ulos, hitsattava uudelleen ja testattava uudelleen, kunnes ne ovat 100 % päteviä.

•  Hitsien puhdistus ja uudelleenmaalaus: Hio hitsatut liitokset sileiksi, poista ruoste, kuona ja roiskeet ja levitä välittömästi sopiva korroosionestopohja- ja pintamaali varmistaaksesi jatkuvan ja ehjän suojapinnoitejärjestelmän.

•  Pinnan suojaus: Suojaa lujat pulttien kitkakosketuspinnat, pultinreiät ja viimeistellyt maalikerrokset hitsausroiskeilta, rasvan/öljyn lialta ja mekaanisilta naarmuilta.

5. Nostopisteet ja takilavalinta

Ydinnostoturvallisuussääntö: Älä koskaan muuta nostopisteitä ilman lupaa, älä koskaan sekoita yhteensopimattomia takiloja äläkä koskaan altista osia sopimattomille voimille.

•  Käytä suunniteltuja nostokorvakkeita: Käytä aina valmiiksi suunniteltuja, tehtaalla suunniteltuja nostokorvakkeita (tyynysilmukoita). Hyväksymätön hitsaus paikan päällä tai reikien poraus väliaikaisia ​​nostopisteitä varten on ehdottomasti kielletty. Kaikille nostokorvakkeiden hitsauksille on suoritettava 100 % NDT-tarkastus.

•  Takilan kapasiteetin laskenta: Valitse teräsvaijerit, kahleet ja nostohihnat tiukasti laskettujen kuormien perusteella ja dynaamiset kuorman turvallisuustekijät. Ylikuormitus on ehdottomasti kielletty.

• Kulmasuojat: Asenna kulmasuojat (pehmentimet/reunasuojat) teräsosien kaikkiin teräviin kulmiin ja reunoihin estääksesi vaijerien katkeamisen tai vaurioitumisen.

•  Tilapäinen vahvistus: Lisää väliaikaisia ​​tukitukia/-osia rakenteellisesti hoikkiin tai ohutseinäisiin osiin (kuten pitkiin ristikkoihin) välttääksesi vääntymisen, nurjahduksen tai paikallisen muodonmuutoksen noston aikana.

6. Kokeilunostotesti (ei saa koskaan ohittaa)

Koehissi on viimeinen suojaeste nostoonnettomuuksia vastaan.

•  Nosta ja leiju: Nosta komponentti tasaisesti 200–300 mm:n päähän kokoonpanojigistä ja pidä sitä ilmassa 5–10 minuuttia.

•  Kattava tarkastus: Tarkasta perusteellisesti: kuormitusolosuhteet nostopisteissä, takilan muodonmuutos, osien yleinen ja paikallinen taipuma, nosturin vakaus, maan painuma tukijalkojen alla ja kaikki häiriöt tai juuttuminen jigiin.

•  Välitön laskeutuminen poikkeavuuden yhteydessä: Jos havaitset epätavallista melua, rakenteellisia vääristymiä tai liiallista painumaa, laske komponentti välittömästi takaisin jigiin. Muodollinen nosto voi jatkua vasta, kun korjaavat toimenpiteet on hyväksytty.

7. Koko kokoonpanon nosto, sijoittelu ja väliaikainen kiinnitys

•  Yhdistetty yhden henkilön merkinanto: Toimintoja on ohjattava yhden nimetyn merkinantopäällikön toimesta käyttäen standardoituja käsimerkkejä ja äänikomentoja. Usean henkilön signalointi ja kaoottinen toiminta on ehdottomasti kiellettyä.

•  Nosturin pehmeät liikkeet: Noston, käännön (keinuminen) ja keinumisen (puomin nostaminen) on oltava tasaista ja hidasta koko ajan. Vältä äkillisiä pysähdyksiä, jyrkkiä käännöksiä tai iskukuormia. Maamiehistön tulee käyttää merkkiköysiä (ohjausköydet) vakauttaakseen komponentin suunnan ja estääkseen törmäyksen olemassa oleviin rakenteisiin.

•  Asemointi ja välitön väliaikainen tuki: Kun olet istunut pysyviin tukiin, hienosäädä tarkasti ruudukon akseleita, korkeutta ja pystysuoraa luotettavuutta. Asenna välittömästi väliaikaiset tukituet ja kiristä vaijerit.

•  Ydinturvallisuuden punainen viiva: Älä koskaan vapauta nosturin koukkua ennen kuinteräsrakennemuodostaa vakaan, itsekantavan rakennejärjestelmän.

8. Pysyvät liitännät ja viimeistelytyöt

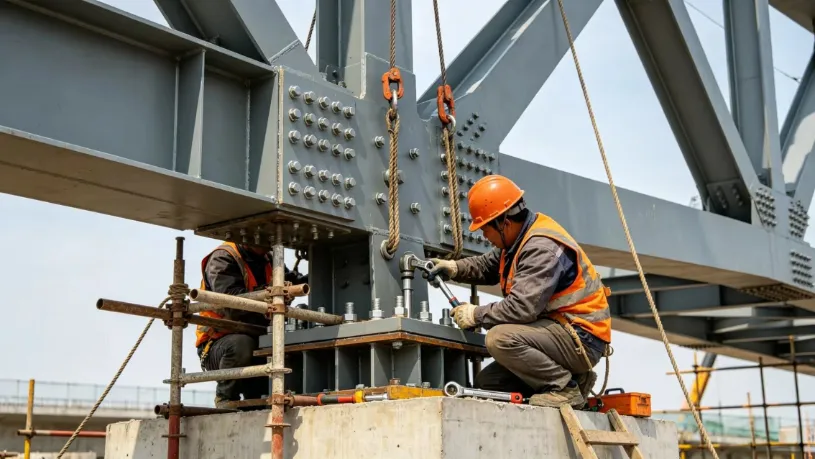

•  Suuri luja pulttikiinnitys ensin: aseta etusijalle lujat pultit. Noudata tarkasti kaksivaiheista kiristysjärjestystä: "Alkukiristys → Viimeinen momenttikiristys". Merkitse jokainen pultti selkeästi lopullisen kiristyksen jälkeen estääksesi pulttien puuttumisen, löystymisen tai ylikiristymisen.

•  Paikan päällä tapahtuva liitoshitsaus: Suorita paikan päällä olevat päittäis- ja jatkohitsaukset monivaiheisissa kerroksissa ja suorita ainetta rikkomaton testi (NDT) välittömästi valmistumisen jälkeen.

•  Kokonaisrakenteen uudelleenmittaus: Mittaa uudelleen kaikki kokonaismitat, korkeudet ja taipuma-arvot. Kun nostolaitteet, väliaikaiset tuet ja maakokoonpanojigi on sertifioitu, pura turvallisesti.

•  Pinnoitteen korjaus ja luovutus: viimeistele kaikki vahingoittuneet korroosionesto- ja tulenkestävät pinnoitteet vaurioituneilta alueilta viimeistelläksesi valmis asennuksen.

III. Kriittiset varotoimet paikan päällä (tärkeimmät sudenkuopat, jotka on vältettävä)

1. Kokoonpanon laadunvalvontapisteet

•  Kiinteä jigin perusta: Kokoonpanojigin alla olevan maan on oltava kiinteä, tiivistetty ja tasainen. Asennustyöt on ehdottomasti kielletty pehmeällä maaperällä tai vesistöllä sateisella säällä epätasaisen laskeuman estämiseksi.

•  Strict Pre-camber Control: Säädä esicamber tarkasti (tahallinen ylöspäin suuntautuva käyrä) suurijänteisille osille suunnitteluarvojen mukaan. Tarkista mittaukset ennen ja jälkeen asennuksen, jotta estetään painuminen alaspäin asennuksen jälkeen.

•  Ankarat sään hitsausrajoitukset: Lopeta välittömästi ulkoilmahitsaus voimakkaan tuulen, sateen, lumen tai pakkasen aikana. Varmista, että kosteat teräspinnat kuivataan perusteellisesti lämmityspolttimilla ennen hitsauksen jatkamista.

•  Suojaa erittäin lujia pulttien kitkapintoja: Suojaa tiukasti pulttien kosketuskitkapinnat. Hionta, öljyn saastuminen tai hitsausroiskeet ovat ehdottomasti kiellettyjä, jotta varmistetaan, että liukukerroin täyttää tekniset standardit.

2. Pakolliset nostoturvallisuuden punaiset viivat

•  Sääkiellot: Nosto on ehdottomasti kielletty voimakkaissa tuulessa, jonka voimakkuus on 6 tai enemmän (tuulen nopeus ≥ 10,8 m/s), tiheässä sumussa, rankkasateessa tai kun yövalaistus on riittämätön.

•  Nosturin tukijalkojen tuki: Nosturin tukijalat on tuettava täysin paksuilla teräskuormanjakolevyillä kiinteän, varmennetun maan päällä, jotta nosturin kaatuminen tai tukijalkojen lävistys estetään.

•  Jäykkä turvavyöhyke: Luo jäykkä este ja selkeä suojavyöhyke nosturin työskentelysäteelle. Asiattomien henkilöiden pääsy alueelle, läpikulku tai oleskelu alueella on ehdottomasti kielletty.

• Takilan tarkastus ennen vuoroa: Tarkasta kaikki nostolaitteet, takilalaitteet ja vaijerit ennen jokaista työvuoroa. Vaihda välittömästi, jos katkenneet lankasäikeet, liiallinen kuluminen tai taitokset/muodonmuutokset ylittävät sallitut rajat.

3. Yleiset riskit ja ehkäisevät toimenpiteet

•  Osien liiallinen muodonmuutos: Suunniteltu valmiiksi kaarre, lisää väliaikaiset vahvistustuet, noudata symmetrisiä hitsaussarjoja ja suorita täydet nostokuormitustarkastukset.

•  Nostokorvakkeen repeytymisvika: Suorita nostokorvakkeiden erikoisrakennesuunnittelu, varmista täysläpihitsaus 100 %:n NDT-tarkastuksella ja kiellä ehdottomasti hyväksymättömät väliaikaiset nostokohdat.

•  Nosturin maan painuma tai kaatuminen: Tarkista ja koveta maaperä etukäteen, aseta raskaat teräslevyt tukijalkojen alle ja tarkkaile maan painumista koenoston aikana.

•  Rakenteen epävakaus sijoittamisen jälkeen: Asenna kaapelit ja väliaikaiset tukituet välittömästi noudattaen tiukasti periaatetta: "Älä koskaan vapauta nosturin koukkua ennen kuin rakenne on kiinnitetty."

•  Alikehittyneet erittäin lujat pultit: Suojaa kitkakosketuspinnat tiukasti, käytä standardoituja kiristysmomenttimenetelmiä ja tarkasta ja merkitse jokainen yksittäinen pultti sen valmistuttua.

IV. Yhteenveto

Ydinhallintalogiikkateräsrakenteiden asennus paikan päälläja kiinteä nosto voidaan tiivistää seuraavasti: tarkkuus maakokoonpano, jäykkä jigiohjaus, tiukka nostolaskenta, tasainen ja tasainen nosto, eikä koukun irrottaminen koskaan ennen kiinnitystä.

Hallitsemalla tarkasti neljää kriittistä pilaria – jigin laatu, hitsauksen muodonmuutos, nostokuormitusolosuhteet ja tilapäinen rakenteellinen vakaus – voidaan ehkäistä yleisimmät rakennusvirheet ja turvallisuusonnettomuudet, mikä tarjoaa turvallisen, luotettavan ja tehokkaan ratkaisun suurijänteiseen teräsrakennesuunnitteluun.
