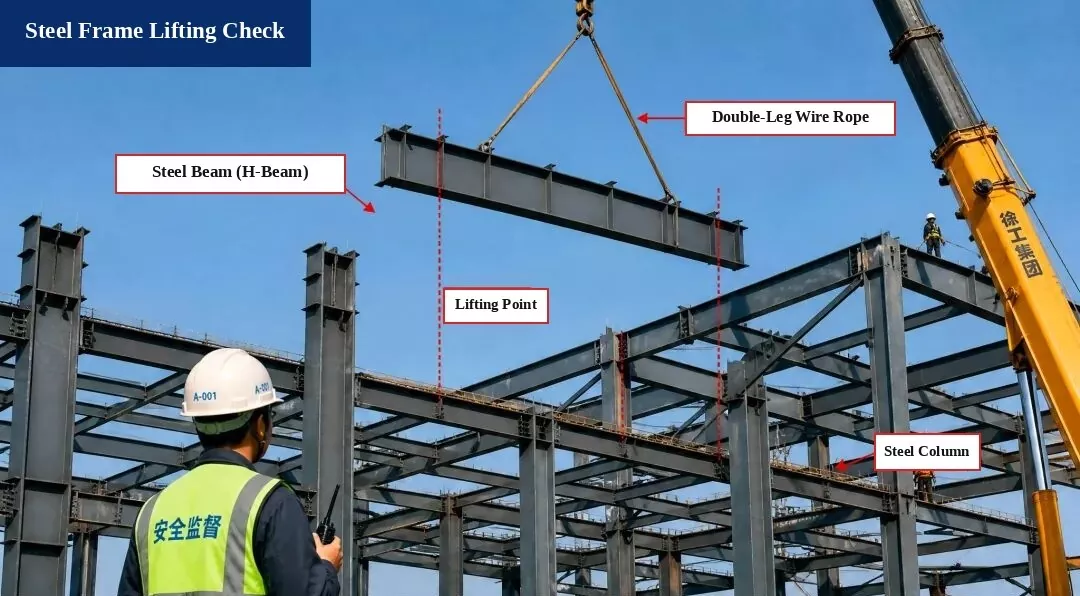

1. Teräsrungon nostotarkistus (nostolaskelma)

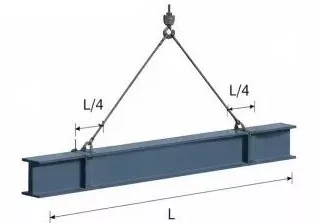

I. Nostokaavio

Jäsen:Teräspalkki K500×200×10×16, pituus L = 12,0 m

Nostopisteet:Aseta L/4 palkin kummastakin päästä

Hihnan kulma:α ≈ 60°

II. Kuorman laskenta

1. Palkin omapaino:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dynaaminen kuormituskerroin:Ota 1.1

3. Hihnojen paino:Ohitettu (merkityksellinen)

4. Kokonaisnostokuorma:
P = G × 1,1 = 219,9 kN

5. Hihnan kireys (tasapainotettu kuormitus):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Hihnan turvatarkastus

1. Hihnan tyyppi:φ20 teräsvaijeri, murtokuorma Fb = 360 kN

2. Turvallisuustekijä (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Täyttää standardivaatimukset!

Tarkista johtopäätös:
Nostotoiminta on turvallista ja täyttää koodivaatimukset.

Viitestandardit

• Teräsrakenteiden rakentamisen koodi (GB 50755-2012)

• Rakentamisen nosto- ja nostoturvallisuuden tekninen määräys (JGJ 276-2012)

Turvallisuushuomautuksia:

1. Tarkista teräspalkki, vaijerit ja nostotyökalut ennen nostamista varmistaaksesi, että ne ovat turvallisia ja luotettavia.

2. Anna oma henkilö ohjaamaan nostoprosessia. Kukaan ei saa seistä nostetun palkin alla.

3. Lopeta nostotyöt välittömästi, kun tuulen nopeus saavuttaa tason 6 tai korkeamman.

2. Teräsrungon asennus ja tarkastus — Teräspalkin asennus

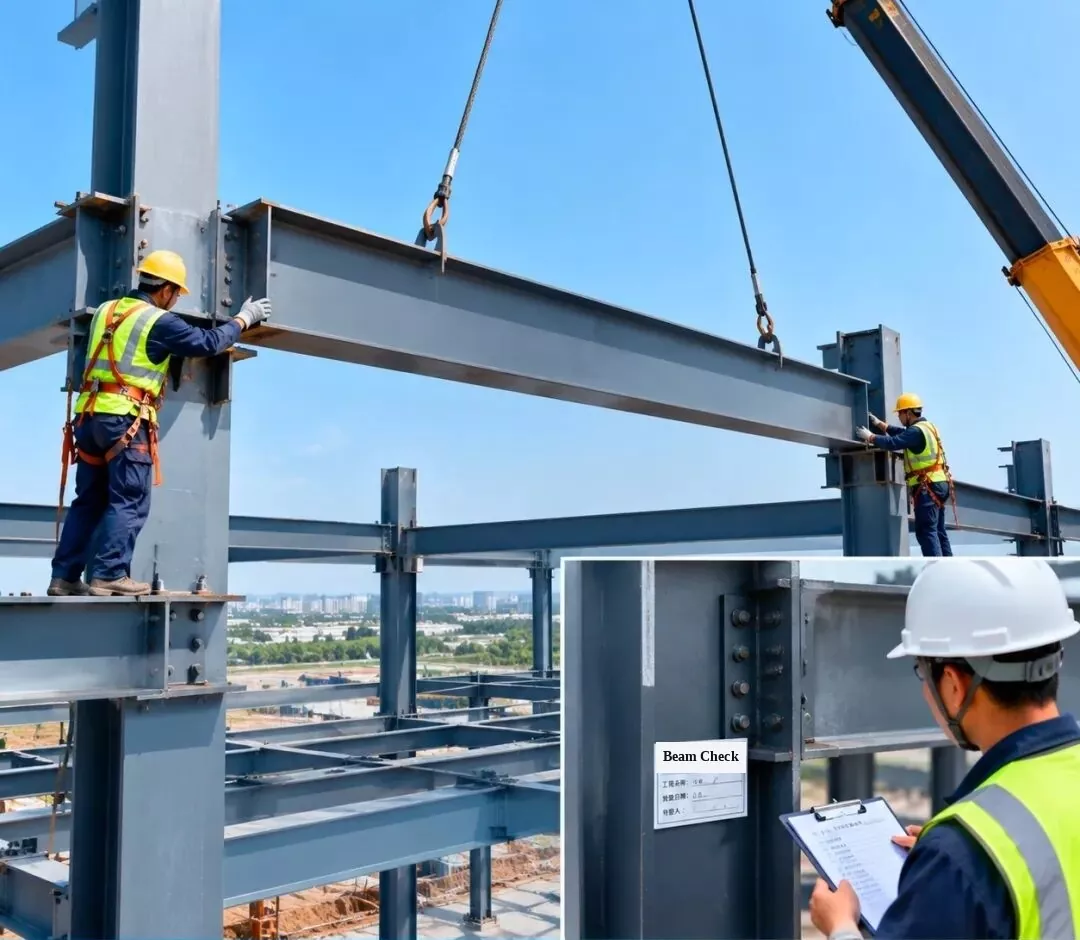

Nosta teräspalkki suunniteltuun asentoon, tarkasta ja hyväksy liitokset varmistaaksesi, että asennuksen laatu vastaa suunnitteluvaatimuksia.

[Sarakkeen lisätty tunniste: Teräspalkin asennuksen tarkastus | Projektin nimi: Workshop #1 | Tarkastuspäivä | Tarkastaja]

3. Teräsrungon asennus ja tarkastus — Teräskaton ristikon asennus

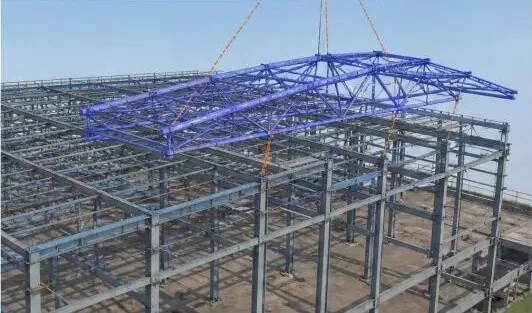

1. 3D BIM -simulaatio:Simuloi teräksisen kattoristikon asennusta parantaaksesi nostosuunnitelmaa ja asennusjärjestystä.

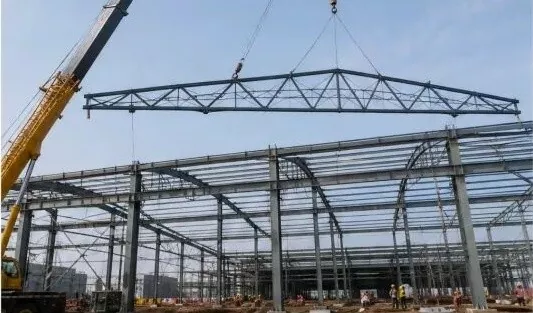

2. Kattoristikkojen nosto:Nosta ristikko nosturilla ja aseta se hitaasti paikoilleen pitäen se tasapainossa.

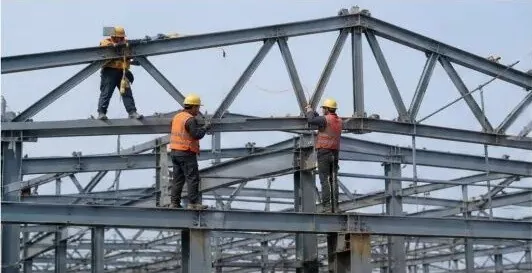

3. Paikannus ja väliaikainen kiinnitys:Kun kattoristikko on paikallaan, kiinnitä se väliaikaisesti ja säädä sen asentoa ja korkeutta (korkeus).

4. Erittäin luja pulttiliitäntä:Kiristä lujat pultit suunnittelusääntöjen mukaisesti varmistaaksesi vahvan liitoksen.

5. Asennustarkastus:Tarkista ristikon korkeus, jänneväli, taivutus (poikkeama) ja pystysuuntaus varmistaaksesi, että ne vastaavat koodia.

6. Tarkastuspöytäkirja:Kun olet läpäissyt tarkastuksen, täytä muistiinpanolomake ja siirry seuraavaan rakennusvaiheeseen.

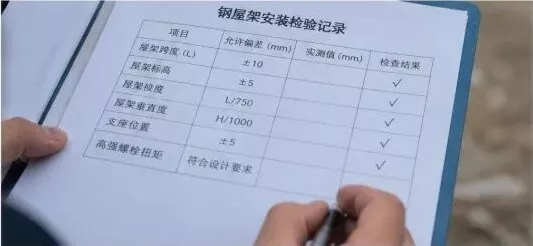

Teräskattoristikoiden asennuksen tarkastuspöytäkirja

Tarkastuskohde	Sallittu virhe (mm)	Mitattu arvo (mm)	Tarkista tulos
Ristikon jänneväli (L)	±10	—	√ (passi)
Ristikon korkeus (korkeus)	±5	—	√ (passi)
Ristikon taivutus (taipuminen)	L / 750	—	√ (passi)
Ristikon pystysuuntaus	H / 1000	—	√ (passi)
Tukiasema	±5	—	√ (passi)
Korkean lujan pultin vääntömomentti	Täyttää suunnitteluvaatimukset	—	√ (passi)

Tärkeimmät ohjauspisteet:

Tarkista kaikki saapuvat teräsosat paikan päällä varmistaaksesi niiden tyypin, koon ja hitsin laadun;
Käytä turvallista ja käytännöllistä nostosuunnitelmaa nostoturvallisuuden varmistamiseksi;
Säädä ja kiinnitä ristikko heti sen jälkeen, kun se on asetettu paikalleen;
Kiristä kaikki lujat pultit kunnolla ja testaa niiden vääntömomentti koodin mukaisesti;
Suorita täydellinen tarkastus varmistaaksesi, että asennettu rakenne täyttää kaikki suunnittelu- ja koodivaatimukset.

4. Teräsrungon asennus ja tarkastus — Kaltevan teräspalkin asennus

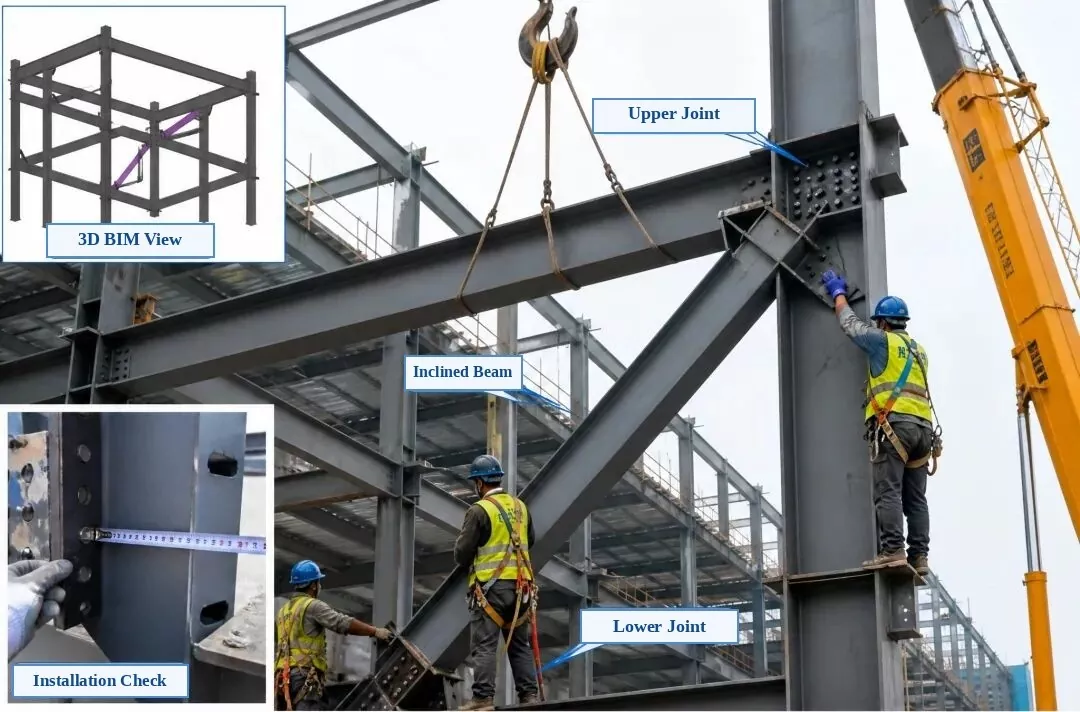

Poimitut valokuvatarrat:Ylävasen upotettu: 3D BIM-näkymä | Alas-vasemmisto: Asennustarkastus | Pääkuva: Yläliitos, kalteva teräspalkki (diagonaalinen tuki), alempi liitosliitos

Teräsrungon asennus ja tarkastus — Kaltevan teräspalkin asennus

1. Asennusta edeltävä tarkistus:Tarkista osanumero, koko, pultin reikien paikat ja liitäntälevyn suunta. Varmista, että kosketuspinnat ovat tasaiset, puhtaat ja vapaat purseista tai öljystä.

2. Nosto ja sijoittaminen:Käytä kahta nostopistettä nostaaksesi kalteva palkki hitaasti paikalleen. Kiinnitä se väliaikaisesti ja varmista, että sekä ylä- että alaliitokset ovat tarkasti kohdakkain teräspilarin ja palkin kanssa.

3. Kohdistus ja säätö:Säädä kaltevan palkin keskilinjan sijainti, korkeus ja pystysuuntaus suunnitteluvaatimusten mukaisesti. Viimeistele pysyvä liitäntä kohdistamisen jälkeen.

4. Yhteystapa:Yhdistä vahvoilla pulteilla. Kiristä ne tasaisesti keskeltä ulospäin molemmille puolille rakenteen edellyttämällä tavalla ja merkitse jokainen pultti sen jälkeen, kun lopullinen kiristys on läpäissyt tarkastuksen.

5. Asennustarkastus:Tarkista keskilinjan asento, korkeus, pystysuuntaus, levykontaktien kireys ja pultin kiristyslaatu. Kaiken on täytettävä teräsrakenteiden rakennuslaadun hyväksymissäännöt (GB 50205).

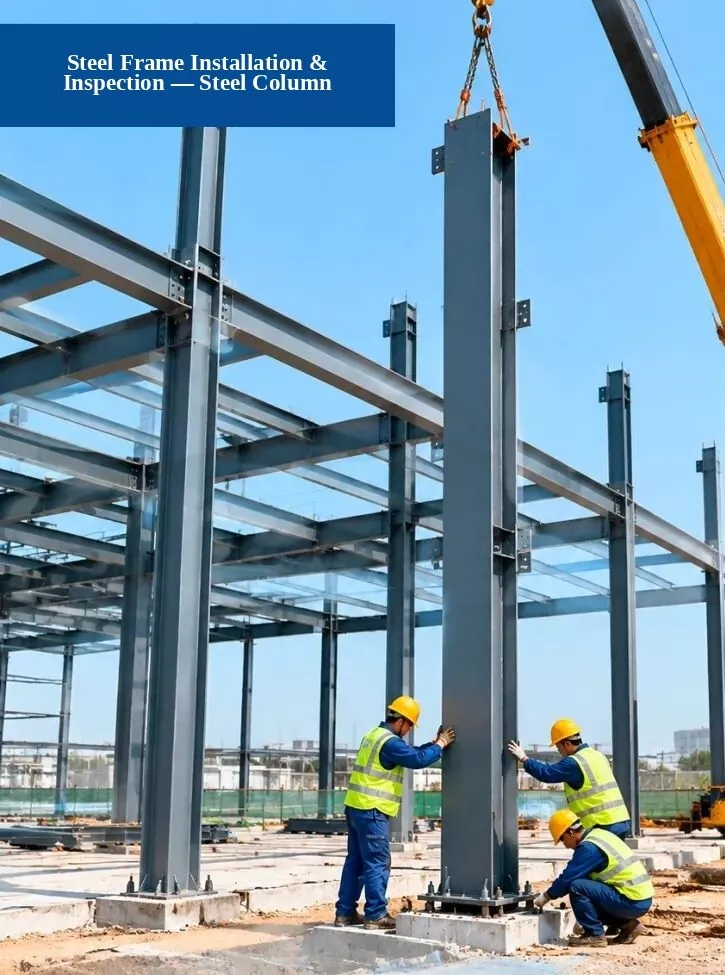

5. Teräsrungon asennus ja tarkastus — teräspylvään asennus

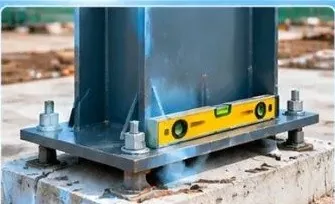

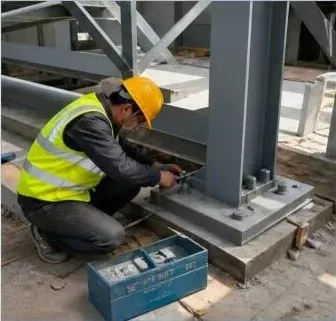

1. Perustuksen tarkistus:Tarkista, vastaavatko ankkuripulttien paikat, perustusten korkeus ja perustusten mitat suunnitteluvaatimuksia.

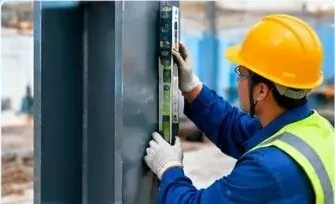

2. Pystysuuntauksen tarkistus:Käytä takymetriä, laserluukkua tai suoraviivaa tarkistaaksesi, kuinka suora (pysty) teräspilari seisoo.

3. Yhteyden laadun tarkistus:Tarkista, täyttävätkö lujat pultit, hitsit ja liitoslevyt standardivaatimukset.

Rakennusprosessi:1. Valmistelut → 2. Nosta ja aseta teräspylväs → 3. Asenna ja varmista → 4. Tarkastus ja hyväksyminen

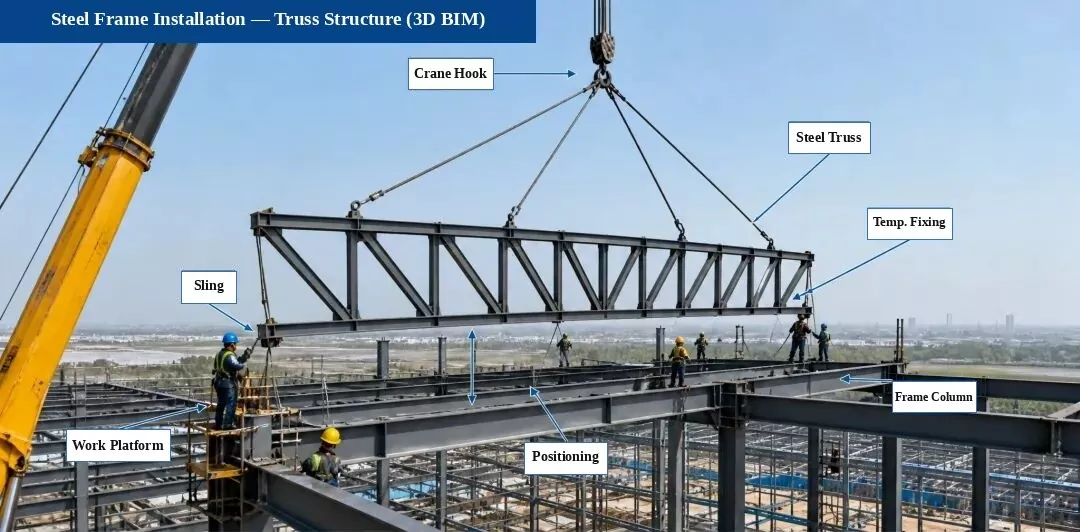

6. Teräsrungon asennus — ristikkorakenteen asennus (3D BIM-kaavio)

Asennusprosessin kulku:Tutkimus ja merkintä → Tuen tarkistus → Nosto ja sijoittaminen → Väliaikainen kiinnitys → Kohdistus ja säätö → Erittäin luja pulttiliitäntä → Hitsaus (tarvittaessa)

Tärkeimmät asennuskohdat:

Ennen nostamista tarkista tuen keskiviiva, korkeus ja upotetun osan asennot;
Kiinnitä tuulenohjausköydet (taglinet) noston aikana pitääksesi ristikon vakaana;
Säädä ja kiinnitä tilapäisesti ristikko heti asennuksen jälkeen välttääksesi taipumisen tai vääristymisen;
Erittäin lujat pulttiliitokset on noudatettava suunnittelu- ja koodisääntöjä ja kiristettävä vaadittuun vääntömomenttiin;
Hitsauksen laadun on täytettävä teräsrakenteiden rakennuslaadun hyväksymissäännöt (GB 50205).

Tärkeimmät tarkastuskohdat (valokuvat paikasta):

1. Tuki ja nivelten tarkistus

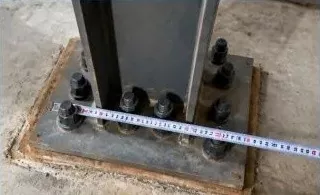

Tarkista tukipulttien, välilevyjen ja upotettujen osien sijainnit ja korkeudet varmistaaksesi, että ne täyttävät suunnitteluvaatimukset.

2. Ristikon kohdistuksen tarkistus

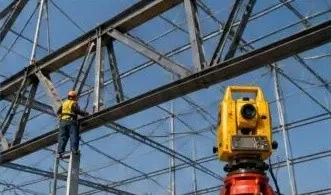

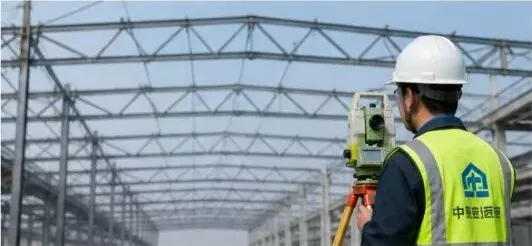

Käytä takymetriä ristikon keskilinjan, korkeuden ja taivutuksen mittaamiseen ja kohdistussäätöihin.

3. Korkean lujan pultin tarkistus

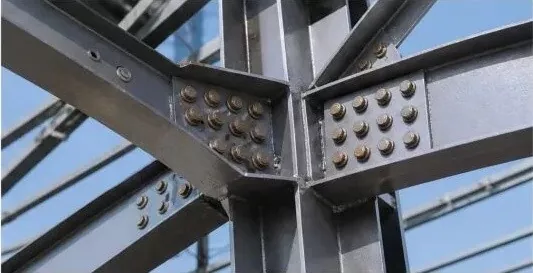

Tarkista lujien pulttien lukumäärä, koko ja vääntömomentti ja testaa ne uudelleen koodin edellyttämällä tavalla.

Huomautus:Tämän projektin ristikkorakenne on esiasennettu tehtaalla ja nostettu osissa paikan päällä tarkan asennuksen, laadun ja turvallisuuden varmistamiseksi.

7. Teräsrungon ja profiloidun metallikattolevyn asennus ja tarkastus

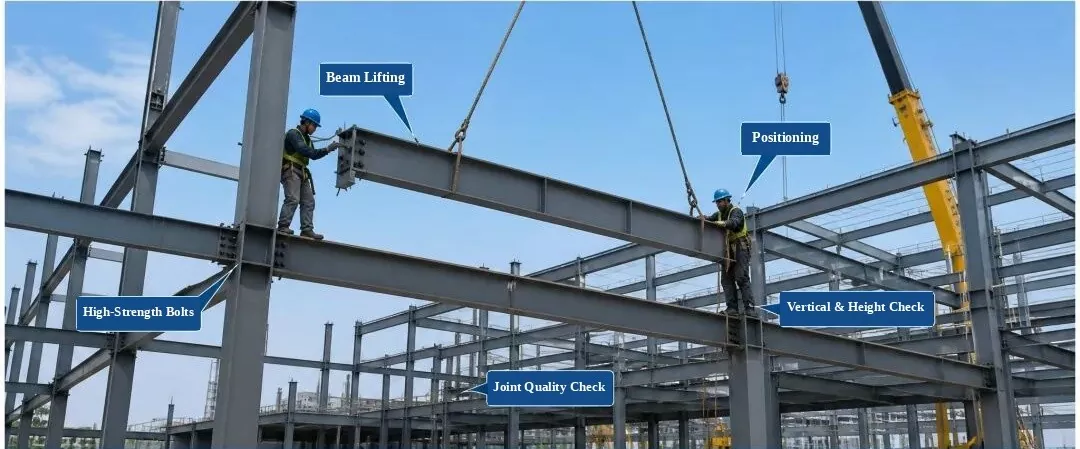

Teräsrungon asennus ja tarkastus

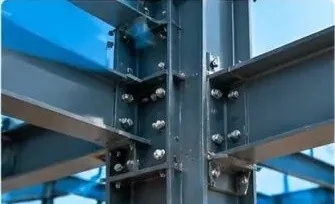

(Tarrat: Palkin nosto, sijoittelu, lujat pultit, pysty- ja korkeustarkastus, liitoksen laadun tarkistus)

1. Saapuvan osan tarkistus:Tarkista materiaalin laatu, koko, pinnan kunto ja suoruus. Asenna vasta tarkastuksen jälkeen.

2. Prosessin ohjaus:Ohjaa osien sijaintia, korkeutta, pystysuuntausta ja pulttien kiristystä asennuksen aikana.

3. Tarkastuskohteet:Keskilinjan sijainti, korkeus, pystysuuntaus, pinnan tasaisuus ja pulttiliitoksen laatu.

4. Laatustandardi:On täytettävä teräsrakenteiden rakentamisen laadun hyväksymissäännöt (GB 50205-2020).

Metalliprofiilikattolevyjen asennus ja tarkastus

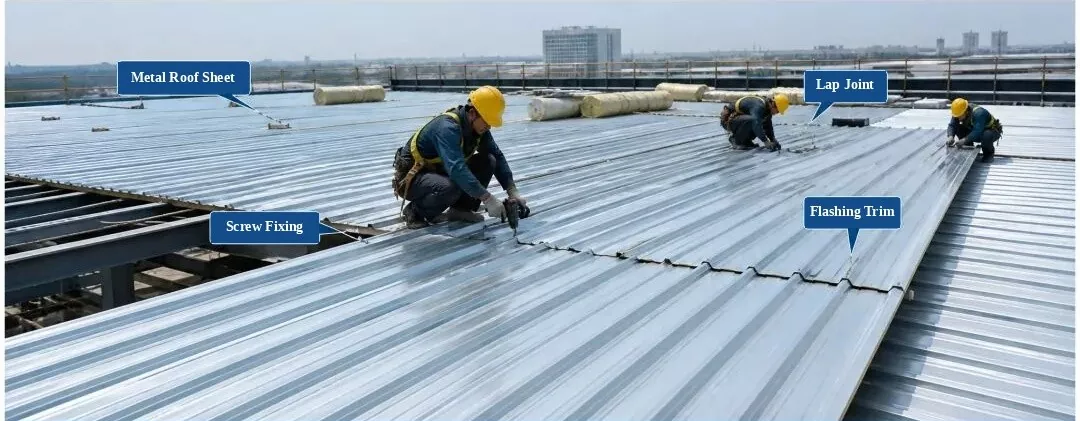

(Etiketit: metallikattolevy, kierreliitos, itsekierteittävä ruuvikiinnitys, vilkkuva leikkaus)

1. Materiaalin tarkistus:Tarkista paneelin profiili, paksuus, pinnoite ja väri. Käytä vasta tarkastuksen jälkeen.

2. Asennussäännöt:Liitä paneelit oikein ja kiinnitä ne tiukasti. Pidä ruuvivälit vakiorajoissa ilman, että ruuveja puuttuu tai sijoitetaan väärin.

3. Tarkastuskohteet:Katon tasaisuus, limityksen leveys, kiinnityspisteiden etäisyys ja vedeneristysyksityiskohdat.

4. Laatustandardi:On täytettävä metallikattotekniikan tekniset määräykset (GB 50345-2012).

8. Teräsrungon asennus ja tarkastus — Teräsportaiden ja kaiteiden asennus

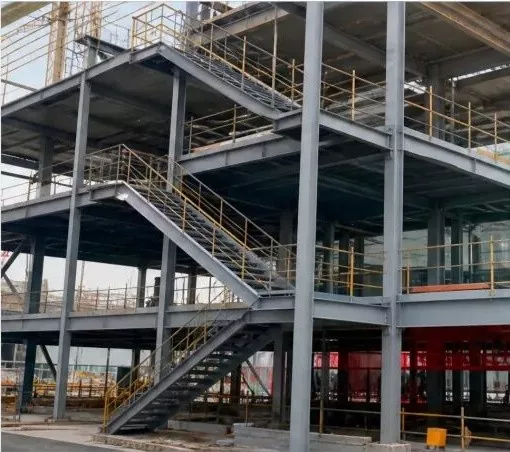

1. Valmiit teräsportaat ja kaiteet (paikkakuva)

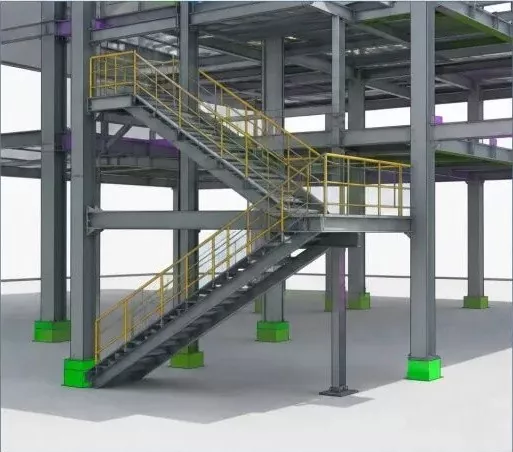

2. 3D BIM-malli (teräsportaat ja kaiteet)

3. Teräsportaiden asennus (työmaatyöt)

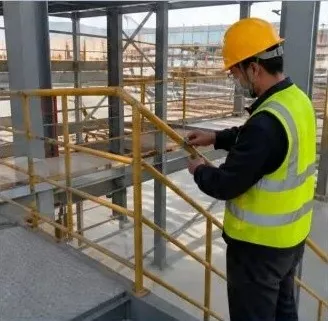

4. Kaiteiden asennus (työmaatyö)

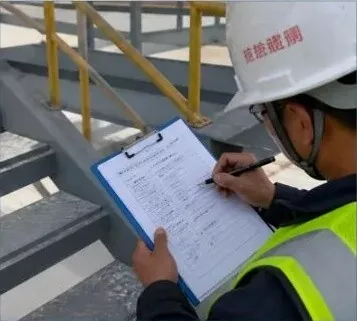

5. Asennuksen laadun tarkastus (paikan tarkistus)

Ohjeet:

Ennen kuin asennat teräsportaat ja kaiteet, tarkista komponenttien mitat, korkeudet ja sijoittelun keskilinjat.

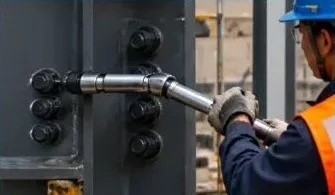

Kun käytät pulttiliitoksia, tarkista pultin koko, määrä ja vääntömomentti varmistaaksesi lujan liitoksen;
Asennettujen kaiteiden on oltava lujia ja suoria, ja niissä on oltava täydelliset ja sileät hitsit, jotka täyttävät suunnittelu- ja koodivaatimukset;
Suorita laaduntarkastus asennuksen jälkeen ja täytä tarkastuspöytäkirja varmistaaksesi projektin laadun.

Teräsrakenteiden rakennusprosessistandardit (teräskehykset)

TeräsrakenneesNiitä käytetään laajalti nykypäivän rakennusmarkkinoilla rakennusrunkojen rakentamiseen, ja niistä tulee tulevaisuudessa päärakennusten pääasiallinen valinta. Teräsrakenteilla on monia alakategorioita, rakennetyyppejä ja komponenttityyppejä. Rakennejärjestelmän perusteella ne jaetaan neljään päätyyppiin: portaalikehykset, avaruusristiköt, ristikot ja runkorakenteet.
