8 Kehittyneitä teknisiä kysymyksiä teräsrakenteen suunnittelusta ja vika-analyysistä

Edellisessä osassa selitimme seitsemän peruskäsitettä, mukaan lukien hoikkasuhde, kalvovaikutus, leikkausviive ja taipumaraja, keskittyen perusaiheisiin, kuten osien vakauteen, kuormansiirtoon ja komponenttien luokitteluun.

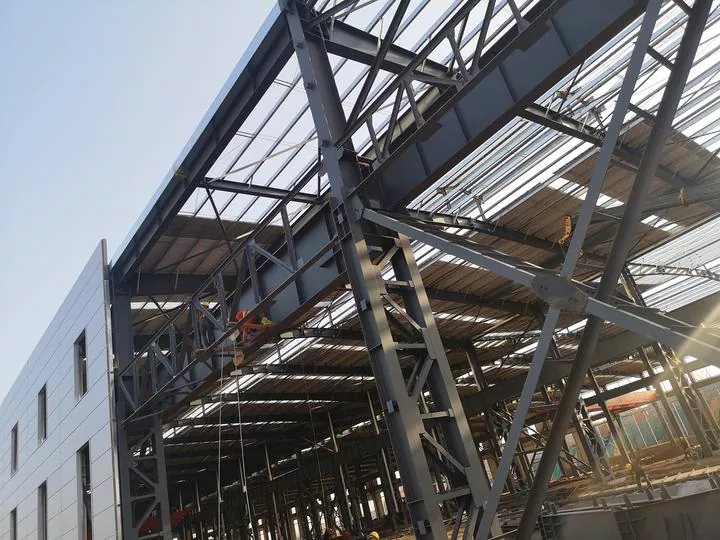

Tämän ammattilaisen toisena osanateräsrakenneQ&A-sarja, tämä artikkeli jatkaa edellistä sisältöä ja sukeltaa syvemmälle erikoisaiheisiin, jotka kattavat suunnittelumenetelmät, materiaalin ominaisuudet ja vikamekanismit, mukaan lukien muovisuunnittelun, lommahduksen jälkeisen lujuuden hyödyntämisen, toisen asteen analyysin, Bauschinger-ilmiön ja hauraan murtumisen.

Q1. Mikä on muovisen suunnittelumenetelmän perusperiaate?

Muovinen suunnittelumenetelmä koskee staattisesti määrittelemättömiä teräsrakenteita. Kun jännitys rakenneosien ennalta määrätyillä vyöhykkeillä saavuttaa teräksen myötörajan, muodostuu muovisia saranoita, jotka mahdollistavat koko rakenteen sisäisen voiman jakautumisen. Tiukka valvonta on toteutettava koko laskennan ajan, jotta vältetään muuttuvan mekanismin muodostuminen tai liiallinen rakenteellinen muodonmuutos.

Q2. Kulma- ja diagonaalitukien toiminnalliset erot

Kulmakannattimet toimivat tason ulkopuolisina tukina teräspalkkien maailmanlaajuisen vakauden varmistamiseksi; diagonaaliset kannattimet ohjataan rakenteen yleistä lateraalista muodonmuutosta.

Q3. Maksimijäykkyyden tason määritelmä

Taso, jolla poikkileikkaus pyörii pääakselinsa ympäri, määritellään maksimijäykkyyden tasoksi. Useimmilla teräsprofiileilla on kaksi sentroidista pääakselia: pääakselilla on suurempi hitausmomentti ja sivuakselilla pienempi hitausmomentti.

Q4. Nurjahduksen jälkeisen voiman käsite

Kun taivutusosan uumassa tapahtuu paikallista nurjahdusta, komponentti ei menetä kaikkea kantokykyään välittömästi, ja tietty jäännöskantokyky voidaan silti säilyttää. Suunnitteluteoria, joka hyödyntää ja hyödyntää täysimääräisesti tällaista jäännöskapasiteettia, tunnetaan suunnittelumenetelmänä, joka perustuu rainan lommahduksen jälkeiseen lujuuteen.

Q5. Toisen kertaluvun momentin ja toisen asteen elastoplastisen analyysin selitys

Perinteinen lineaarinen analyysi jättää huomioimatta rakenteellisen muodonmuutoksen aiheuttaman ylimääräisen taivutusmomentin. Sitä vastoin toisen asteen analyysi (geometrinen epälineaarinen analyysi) ottaa huomioon rakenteellisen muodonmuutoksen aiheuttaman ylimääräisen taivutusmomentin kuormituksen alaisena, jolloin kuormituksen ja muodonmuutoksen välinen suhde esittää epälineaarisia ominaisuuksia. Tältä pohjalta toisen asteen elastoplastinen analyysi sisältää lisäksi teräksen materiaalin epälineaarisen elastoplastisen käyttäytymisen sen jälkeen, kun se on myöntynyt globaaliin rakennelaskelmaan.

Q6. Mikä on Bauschinger-efekti?

Kun teräs on altistettu vetokuormitukselle plastisen muodonmuutoksen aikaansaamiseksi ja sen jälkeen purettu, sen myötöraja pienenee myöhemmässä käänteisessä kuormituksessa ja palautumaton pysyvä plastinen muodonmuutos jää jäljelle purkamisen jälkeen. Tämä materiaaliominaisuus on nimeltään Bauschinger-efekti.

Q7. Lamellien repeytymisen muodostumismekanismi

Jäännösjännitys syntyy hitsisaumojen jäähtymisestä hitsauksen jälkeen. Ohuet tai rajoittamattomat teräslevyt voivat laajentua ja supistua vapaasti vapauttaen sisäisen jännityksen. Paksuja levyjä tai jäykistettyjä paneeleja kuitenkin rajoittavat vierekkäiset komponentit, eivätkä ne voi kutistua vapaasti, jolloin syntyy valtava vetojännitys kohtisuorassa levyn pintaan nähden. Paikallinen jännitys erittäin rajoittuneilla alueilla voi olla useita kertoja teräksen myötörajaan verrattuna, mikä lopulta saa levyn repeytymään paksuussuunnassaan, mikä määritellään lamellirepeämiseksi.

Q8. Minkä tyyppinen vikatila on hauras murtuma?

Hauras murtuma viittaa äkilliseen rakenteelliseen epäonnistumiseen ilman ilmeisiä esiasteita. Poikkileikkauksen todellinen jännitys murtumishetkellä on paljon pienempi kuin teräksen myötöraja ja vetolujuus. Tämä vikatila johtuu pienten sisäisten vikojen jatkuvasta leviämisestä teräksen sisällä ja halkeamien epävakaasta nopeasta laajenemisesta. Kun halkeamat saavuttavat kriittisen koon, ne laajenevat erittäin suurella nopeudella ilman plastisista muodonmuutosvaroituksia ennen vikaa, mikä johtaa erittäin suuriin riskeihin.

Loppuhuomautukset

Tarkastellaan kahta osaa: ensimmäinen osa keskittyy jäsenten vakauteen, kun taas toinen keskittyy suunnittelumenetelmiin ja vikamekanismeihin. Yhdessä ne kattavat periaatteessa tärkeimmät huolenaiheetteräsrakennesuunnittelu: kuinka varmistetaan jäsenten vakaus, miten rakennelaskelmat suoritetaan ja kuinka materiaalit epäonnistuvat. Nämä kolme toisiinsa liittyvää näkökohtaa muodostavat teräsrakenteiden suunnittelun ydintietokehyksen.

Toivotaan, että nämä kaksi osaa voivat auttaa lukijoita luomaan selkeän käsitteellisen järjestelmän, jonka avulla he voivat tunnistaa tarkasti teknisten ongelmien luonteen ja määrittää nopeasti vastaavat analyyttiset lähestymistavat, kun he kohtaavat käytännön ongelmia. Lukijat ovat tervetulleita kommunikoimaan ja keskustelemaan muista jokapäiväisessä työssä kohtaamista hämmentäviä teknisiä käsitteitä.
